氣動調節閥執行器控制回路


信息來源：未知  發布人：zjczv  發布時間：[2015-1-26]

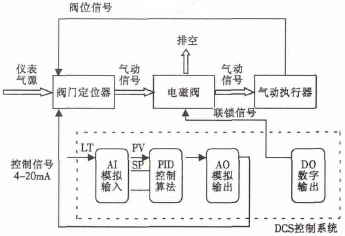

氣動調節閥以壓縮空氣為動力源，將輸入控制信號轉換為氣壓信號加到氣動執行機構上進而驅動閥門，實現連續調節或開關動作，可選配電氣轉換器、閥門定位器、電磁閥、保位閥等附件。其控制/聯鎖回路如圖所示，工業自動化控制系統如DCS的控制槽路根據AI模擬輸入（流量、壓力、溫度、液位等被調參數）進行PID控制運算，通過AO模擬輸出4mA～20mA控制信號到氣動調節閥執行器的電氣閥門定位器，轉換為定位控制的氣動信號使氣動執行器執行動作。串接在氣路中的電磁閥用于安全聯鎖控制，DCS通過DO數字輸出一個聯鎖信號控制電磁閥是否帶電進而控制氣路通斷。
