詳細內容：氣動偏心旋轉閥又稱凸輪繞曲閥,采用梅素尼蘭技術,綜合了單座閥,球閥,蝶閥等的優點,具有結構簡單,體積小,重量輕,額定流量系數大,可調范圍大,使用溫度范圍寬,泄露量小,穩定性好等突出優點.由于閥芯,閥桿只作旋轉運動,所以在工作過程中所受摩擦力小,關閉閥門所需的執行機構推力與球閥,蝶閥相比要小.該產品廣泛適用于化工,冶金,電站等工業過程自動控制系統中.
氣動凸輪繞曲閥主要技術參數
|
通徑 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Kv |
12 |
30 |
58 |
75 |
120 |
190 |
300 |
480 |
930 |
1200 |
1900 |
|
公稱壓力 |
PN6.4MPa |
|
流量特性 |
修正等百分比 |
|
溫度℃ |
常溫型-20～180；中溫型-40～450 |
|
允許壓差 |
6.4 |
6.4 |
5.2 |
6.4 |
5.4 |
3.25 |
2.5 |
1.5 |
1.2 |
1.0 |
0.8 |
|
泄漏量等級 |
軟密封Ⅵ級 硬密封Ⅳ級(GB/T4213-92) |
|
閥芯轉角 |
50° |
|
氣源壓力 |
0.40～0.6MPa |
氣動凸輪繞曲閥主要零件材料
|
零件名稱 |
材料 |
零件名稱 |
材料 |
|
閥體 |
ZG230-450
ZG1Cr18Ni9Ti |
閥座 |
增強聚四氟乙烯
1Cr18Ni9Ti堆焊
司鈦萊合金 |
|
閥軸 |
2Cr13、1Cr18Ni9Ti
17-4PH |
支架 |
ZG230-450 |
|
閥芯 |
ZG230-450
ZG1Cr18Ni9Ti |
填料 |
聚四氟乙烯
柔性石墨 |
|
|
|
|

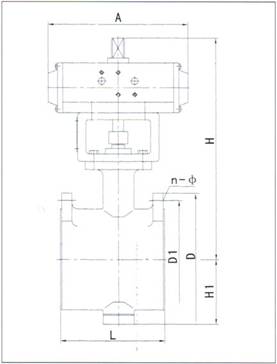

氣動凸輪繞曲閥外形尺寸
|
DN |
A |
L |
H1 |
D |
D1 |
N-φ |
H |
|
25 |
255 |
100 |
70 |
140 |
100 |
4-18 |
250 |
|
32 |
115 |
80 |
155 |
110 |
4-23 |
250 |
|
40 |
115 |
85 |
170 |
125 |
4-23 |
290 |
|
50 |
125 |
90 |
180 |
135 |
4-23 |
290 |
|
65 |
377 |
143 |
105 |
205 |
160 |
8-23 |
350 |
|
80 |
165 |
110 |
215 |
170 |
8-23 |
350 |
|
100 |
195 |
130 |
250 |
200 |
8-24 |
420 |
|
125 |
403 |
210 |
150 |
295 |
240 |
8-30 |
460 |
|
150 |
230 |
150 |
345 |
280 |
8-32 |
480 |
|
200 |
245 |
160 |
405 |
345 |
12-32 |
510 |
|
250 |
300 |
240 |
470 |
400 |
12-38 |
620 |
|
300 |
616 |
340 |
270 |
530 |
460 |
16-38 |
700 |
法蘭標準：JB/T79-94，PN6.4MPa，連接方式：對夾(可根據用戶要求特殊制造)
氣動凸輪繞曲閥選配附件
·電氣閥門定位器、空氣過濾減壓器(氣源處理三聯件)
·電磁閥(電壓、是否防爆)
·限位開關(回訊器)、閥位傳送器
·保位閥
·手輪
氣動凸輪繞曲閥訂貨須知
·產品名稱、型號
·公稱通徑、公稱壓力、介質名稱、介質工作溫度
·閥門作用方式：氣開或氣關
·執行機構類型：雙作用還是單作用(彈簧復位)，是國產還是進口，是否要帶手輪
·閥體、閥內件材料要求
·其它配套附件
