氣動襯氟調節閥的詳細信息
一、氣動襯氟調節閥 概述
氣動襯氟調節閥采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。本系列產品有標準型、調節切斷型。產品公稱壓力等級有PN0.6、1.0、1.6、2.5、class 150LB；公稱通徑范圍DN20~300;使用溫度由-20℃~+200℃范圍內多種檔次；泄漏等級VI級，流量特性為線性或等百分比。
氣動襯氟調節閥是氣動單元組合儀表中的執行單元，配用電—?dú)廪D(zhuǎn)換裝置之后，也可進入電動單元組合儀表系統，他接受來自調節儀表的信號，直接改變調介質(如液體、氣體、蒸汽等)的流量，使被控工藝參數(如溫度、壓力、流量等)保持在給定值。

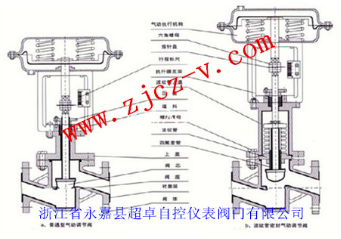

二、氣動襯氟調節閥 其結構與原理見下圖
氣動襯氟調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用 /.波紋管密封。氣動薄膜調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。耐腐蝕氣動調節閥其主要特點如下：
1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。
4、配用HA執行機構，輸出力大、結構緊湊。 產品符合GB/T4213-92。
三、氣動襯氟調節閥主要技術參數
1、 閥體
|
閥體形式 |
直通單座鑄造球型閥 |
|
公稱通徑 |
DN20～150mm |
|
公稱壓力 |
PN1.6MPa |
|
法蘭標準 |
GB/T9113、 JB/T79 |
|
連接形式 |
法蘭(FF RF RTJ) |
|
壓蓋型式 |
螺栓壓緊式 |
|
工作溫度 |
-40～180℃ |
|
密封填料 |
V型聚四氟乙烯填料 |
2、閥內件
|
閥芯形式 |
單座柱塞型(襯四氟) |
|
流量特性 |
近似等百分比 |
3、執行機構及附件、作用形式
|
執行器名稱 |
ZHA/B多彈簧簿膜執行機構 |
|
執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
|
有效面積(cm2) |
350 |
350 |
560 |
|
行程 |
10、16 |
25 |
40 |
|
彈簧范圍 |
1.5～3kg/cm2（0.15～0.3MPa） |
|
膜片材料 |
乙丙橡膠夾尼龍布 |
|
氣源接口 |
RC1/4" |
|
環境溫度 |
-30～+70℃ |
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
四、氣動襯氟調節閥主要零件材料
|
閥體、閥蓋 |
ZG230-450襯F46 |
|
閥座、閥芯 |
2Cr13襯F46、304襯F46 |
|
閥蓋 |
丁腈橡膠夾增強滌綸織物 |
|
波紋管材料 |
聚四氟乙烯 |
五、氣動襯氟調節閥額定流量系數Kv、額定行程
|
公稱通徑 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
閥座直徑 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Kv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
額定行程 |
10 |
16 |
25 |
40 |
60 |
六、氣動襯氟調節閥主要外形及連接尺寸
|
公稱通徑 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
L |
116 |
180 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
480 |
|
A |
267 |
267 |
267 |
267 |
267 |
267 |
350 |
350 |
350 |
470 |
|
H |
401 |
445 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 |
|
H1 |
50 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
