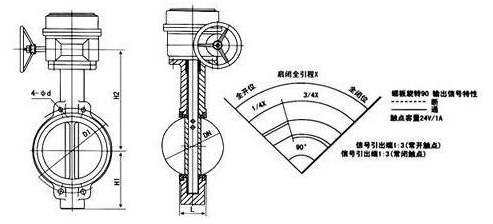

信號蝶閥原理圖
閥門的種類繁多，不同的閥門作用應用范圍不同，信號蝶閥就是一類適用于石油、化工、食品、造船等系統管路上的，幾乎每個行業都能涉及到。對于腐蝕性氣體、液體或者固體粉末的管線上可作為調節設備使用，以下為大家介紹信號蝶閥工作原理。
信號蝶閥工作原理：
1、信號蝶閥由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。
2、旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針方向旋轉為閥門關閉。
3、蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種形式：
a、在傳動裝置箱體內設有開向、關向兩個微動開關，分別在閥門全開和關閉時動作，接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門開關狀態。
b、在傳動裝置箱體內設關向微動開關（蝶板全關位置為0°），當?shù)逵?°～40°位置時微動開關支作，輸出閥門關閉信號，40°～90°位置時另一對常閉可輸出閥門打開信號�？烧{整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。
在安裝信號蝶閥時，應保證在使用的時候能方便的進行維修、更換；信號蝶閥可以安裝在任意位置的管道上，相對來說限制性較�。贿@些安裝上的方便也是信號蝶閥能在各個行業受到廣泛應用的原因。
