電液調節閥液壓系統設計圖：

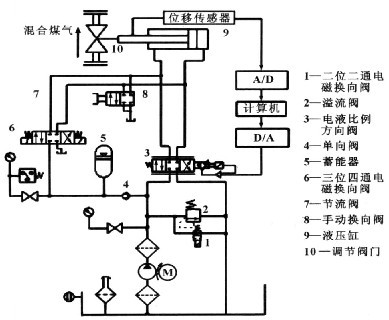

擬定的電液調節閥液壓系統原理如圖2所示。啟動液壓泵，并使二位二通電磁換向閥1的電磁鐵通電，此時整個液壓系統工作在調定的壓力下，調節溢流閥2可以改變液壓系統的工作壓力。計算機根據調節閥系統的設置，經D/A轉換，以模擬信號的形式輸出設定信號，使電液比例方向閥3工作。液壓泵輸出的壓力油一路給蓄能器5充液，儲備液壓能，以備快速關閉或開啟的應急功能；另一路經過電液比例方向閥3進入液壓缸9，推動活塞移動，調節閥門10打開。位移傳感器實時檢測調節閥開口量，經A/D轉換，將信號輸入計算機，經過電液調節閥控制器的處理后，又將信號輸出給電液比例方向閥。電液比例方向閥根據傳來的信號符號與大小確定調節閥執行機構的移動方向和位移量，也就是調整調節閥開口的大小。電磁換向閥6用于實現電液調節閥快速關閉或開啟的應急功能，而手動換向閥8用于實現調節閥的機械手輪降級操作。
