調節閥是供熱管網系統中重要的調節裝置，能對管網系統中各管段的流量進行調節與控制。在實際運行的供熱管網系統中，調節閥的流量調節特性受到調節閥自身結構因素、調節閥固有流量特性因素和管路阻力特性因素等的影響，為了使管網具有更好的流量調節及控制能力，能夠確定調節閥在任意相對開度下的流量計算關系式是很重要的。本文采用一種工程近似算法，該算法避開了研究調節閥內部復雜結構，而是根據調節閥的流量特性，運用數學方法推導出相對開度、流量、壓力之間的關系式。
1、調節閥流量計算基本公式
從流體力學的觀點看，調節閥是一個局部阻力可以變化的節流元件。對于不可壓縮流體，其計算公式為：
式中 Q——調節閥接管內流體流量，m3/h;F——調節閥接管截面積，cm2;ξ——調節閥阻力系數，隨調節閥的開度而變;ΔP——調節閥前后壓力降，MPa;ρ——流體密度，kg/m3。
2、調節閥流通能力
調節閥的流通能力是調節閥的重要參數指標，它反映了流體通過調節閥的能力大小。目前國產調節閥的流通能力計算條件和單位是當調節閥全開時，閥兩端壓差為105Pa，流體密度為1g/cm3，每小時流經調節閥的流量，流量單位為m3/h，接管面積以cm2作單位。其計算式為
因此，如果確定流通能力C與相對開度之間的關系，就得到了相對開度與流量Q和ΔP的關系。
3、調節閥的流量計算
調節閥的流量特性有直線流量特性、等百分比流量特性、快開流量特性和拋物線流量特性，現在以等百分比流量特性調節閥為例，運用數學的推導方法得出相對開度、流量和壓力之間的關系式。等百分比調節閥在不可壓縮流體時的數學表達式為：
式中Q，Qmax為調節閥行程為l，lmax時的標準狀態流量，m3/h;
l，lmax為調節閥在某一開度、全開時的行程，mm;
h為比例系數
令
為相對開度;
邊界條件為：
l≈0時，L=0，Q=Qmin;l=lmax時，L=1，Q=Qmax;
對式(7)兩邊積分并帶入邊界條件可得：
將式(8)再結合式(6)，可得：
式中CL，Cmax，Cmin分別為在ΔP一定，相對開度為L，最小相對開度，最大相對開度時調節閥的流通能力。
令k0=Cmax;
再結合式(9)帶入式(6)中得，
由式(10)便得到等百分比特性調節閥相對開度L與流量Q，壓力ΔP的數學關系式。也做過相似的推導，并將數學推導出的算法計算出的實際流量與調節閥實際運行情況下的實測流量進行對比，結論是：相差很小，誤差在8%以內，均在工程允許誤差范圍之內。故采用此算法可行，且對于調節閥的自動調節與控制提供了很便利的控制與調節技術措施。
同理，可以推導出直線特性、快開特性和拋物線特性調節閥的計算公式，現將各類特性的調節閥的計算公式列于表1：

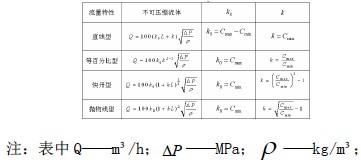

表1 調節閥相對開度L、流量Q與壓力ΔP之間的計算公式
從上表可知，要得出調節閥相對開度L、流量Q與壓力ΔP之間的關系式，就要求出k0和k，而k0和k可由閥門樣本提供的最大流通能力、最小相對開度下的流通能力確定。
4、電動調節閥的自動調節與控制
電動調節閥是自動化過程控制中的重要執行單元儀表，由電動執行機構和調節閥連接組合后經過機械連接裝配、調試安裝構成電動調節閥，通過接收自動化控制系統的信號來驅動閥門改變閥芯和閥座之間的截面積大小來控制管道介質的流量、溫度、壓力等工藝參數，實現自動化調節功能。
當各換熱站的流量確定后，通過分析得到閥門的相對開度，由傳感器將信號傳遞給各換熱站調節閥電動執行單元，執行器再發動執行指令，自動調節閥門的閥芯行程，改變閥芯與閥座的斷面積，最終將管段的流量調節到所需的“理想”流量。
