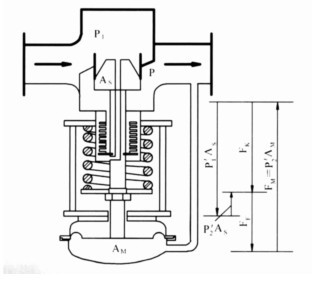

無平衡元件自力式壓力調節閥的結構及其靜態力平衡分析見圖2,當工作點設定好以后,彈簧的預 載一直增加,直到達到能夠控制系統所要求的設定值:
FF=FM-FK=kF・x=P2AM-ΔPAS
(1) ΔP=P1-P2式中
FF———彈簧力;
kF———彈簧剛度;
x———彈簧壓縮量;
FM———作用于膜片上的力;
FK ———作用于閥芯上的力;
AM———膜片面積;
ΔP———上下游壓差;
AS———閥座面積。
由式(1)可知,系統的擾動變量是上下游壓力差ΔP,流體通過閥體部件,上下游壓力分別作用于閥芯閥桿上,閥芯受到靜壓和動壓所產生的作用力,如果壓力差很大或閥座直徑大由此產生的閥芯力也就很大,將會增加閥體內閥芯與閥座之間的靜摩擦力和滑動摩擦力。
由于沒有采取壓力平衡措施,無平衡元件自力 式壓差調節閥的性能受調節閥進出口壓力變化影響較大,導致調節閥的調節精度和適用壓力范圍受到 限制。對于單座調節閥,其不平衡力較大,特別在高壓差大口徑場合不平衡力則更大。為了減少不平衡力的不利影響,提高調節閥性能,在設計中設計了壓力平衡系統,即波紋管平衡型自力式壓差調節閥(見圖3),通過引壓管將調節閥進出口壓力引入到壓力平衡元件———波紋管的內外表面,波紋管將相應的伸長或縮短,從而平衡了閥門進出口壓差對閥芯的擾動作用力,使調節閥的性能有較大提高。
