一、實驗?zāi)康?nbsp;
液壓元件是液壓系統的重要組成部分，通過對液壓控制閥的拆裝實習以達到下列目的：
1、進一步理解電磁換向閥、單向閥、溢流閥、減壓閥、節流閥的結構組成及工作原理。 2、掌握的正確拆卸、裝配及安裝連接方法。
3、掌握常用電磁換向閥、單向閥、溢流閥、減壓閥、節流閥故障排除及維修的基本方法。
二、實驗用液壓控制閥、工具及輔料
1、實驗用液壓控制閥：電磁換向閥、單向閥、溢流閥、減壓閥、節流閥各2只。
2、工具：內六方扳手2 套、固定扳手、螺絲刀、卡簧鉗等。
3、輔料：銅棒 、棉紗、煤油等。
三、實驗要求
1、實驗前認真預習，搞清楚相關液壓控制閥的工作原理，對其結構組成有一個基本的認識。
2、針對不同的液壓控制閥，利用相應工具，嚴格按照其拆卸、裝配步驟進行，嚴禁違反操作規程進行私自拆卸、裝配。
3、實驗中弄清楚常用液壓控制閥的結構組成、工作原理及主要零件、組件特殊結構的作用。
四、實驗內容及注意事項
在實習老師的指導下，拆解各類液壓控制閥，觀察、了解各零件在液壓控制閥中的作用，了解各種控制閥的工作原理，按照規定的步驟裝配各類液壓泵。

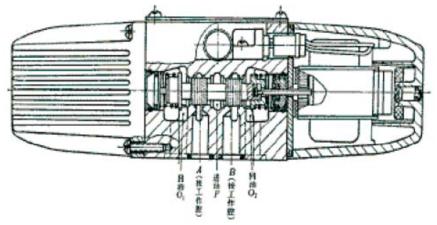

1、電磁換向閥 型號：34E—25D 電磁閥。 結構：泵結構見圖。
五、工作原理
利用閥芯和閥體間相對位置的改變來實現油路的接通或斷開，以滿足液壓回路的各種要求。電磁換向閥兩端的電磁鐵通過推桿來控制閥芯在閥體中的位置。
2拆裝注意事項
1、觀察35E—25B 電磁閥的外觀，找出壓油口P，回油口T 和兩個工作油口A、B。
2、拆解中應用銅棒敲打零部件，以免損壞零部件。將電磁閥的電磁鐵和閥體分開，觀察并分析工作過程，依次輕輕取出推桿、對中彈簧、閥芯，了解電磁閥閥芯的臺肩結構，弄清楚換向閥的工作原理。
3、裝配電磁閥時，輕輕裝上閥芯，使其受力均勻，防止閥芯卡住不能動作，然后遵循先拆的部件后安裝，后拆的零部件先安裝的原則，按原樣裝配。
4、注意拆裝中弄臟的零部件應用煤油清洗后才可裝配。
5、工作原理
壓力油從p1 口流入，克服作用于閥芯2 上的彈簧力開啟由p2 口流出。反向在壓力油及彈簧力的作用下，閥芯關閉出油口。
六、拆裝注意事項
1、觀察直角式單向閥的外觀，找出進油口P1，出油口P2。
2、觀察閥芯結構（鋼球式或錐芯式），了解彈簧的剛度及作用，分析其工作原理，理解其結構、特點。
3、注意拆裝中弄臟的零部件應用煤油清洗后才可裝配。
七、溢流閥

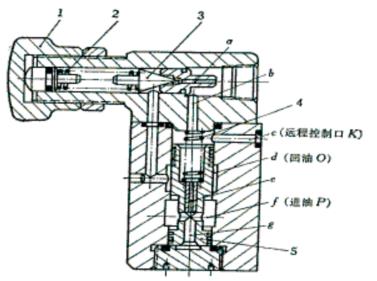

型號：Y 型先導式溢流閥（板式）。 結構：Y 型先導式溢流閥結構如見圖。
1－調節手柄 2－調壓彈簧 3－先導閥芯 4－復位彈簧 5－主閥芯
八、工作原理
溢流閥進口的壓力油除經軸向孔g 進入主閥芯的下腔外，還經軸向小孔e進入主閥芯的上腔，并經錐閥座上的小孔a 作用在先導閥錐閥體3 上。當作用在先導閥錐閥體上的液壓力小于彈簧的預緊力時，錐閥在彈簧力的作用下關閉。 因閥體內部無油液流動，主閥芯上下兩腔液壓力相等，主閥芯在主閥彈簧的作用下處于關閉狀態（主閥芯處于最下端），溢流閥不溢流。當作用在先導閥錐閥體上的液壓力大于彈簧的預緊力時，錐閥在彈簧力的作用下打開。因閥體內部有油液流動，主閥芯上下兩腔液壓力在阻尼孔作用下不相等，主閥芯在上下腔液壓力的作用下向上或向下移動，形成溢流口并開始溢流，來調節系統中的壓力。
九、拆裝注意事項
1、觀察YF 型先導式溢流閥的外觀，找出進油口P，出油口T，控制油口K及安裝閥芯用的中心圓孔，從出油口向里窺視，可以看見閥口是被閥芯堵死的，閥口被遮蓋量約為2 毫米左右。
2、用內六方扳手對稱位置松開閥體上的螺栓后，再取掉螺栓，用銅棒輕輕敲打使先導閥和主閥分開，輕輕取出閥芯，注意不要損傷，觀察、分析其結構特點，搞清楚各自的作用。
3、取出彈簧，觀察先導調壓彈簧、主閥復位彈簧的大小和剛度的不同。
4、觀察、分析其結構特點，掌握溢流閥的工作原理。
5、裝配時，遵循先拆的部件后安裝，后拆的零部件先安裝的原則，特別注意小心裝配閥芯，防止閥芯卡死，正確合理的安裝，保證溢流閥能正常工作。
6、注意拆裝中弄臟的零部件應用煤油清洗后才可裝配。
十、工作原理
進口壓力1 p 經減壓縫隙減壓后，壓力變?yōu)? p 經主閥芯的軸向小孔a1和L 進入主閥芯的底部和上端（彈簧側）。再經過閥蓋上的孔和先導閥閥座上的小孔作用在先導閥的錐閥體上。當出口壓力低于調定壓力時，先導閥在調壓彈簧的作用下關閉閥口，主閥芯上下腔的油壓均等于出口壓力，主閥芯在彈簧力的作用下處于最下端位置，滑閥中間凸肩與閥體之間構成的減壓閥閥口全開不起減壓作用。
十一、拆裝注意事項
1、觀察JF 型減壓閥的外觀，找出進油口P1，出油口P2 和泄油口，從出油口向里窺視，可以看見閥口是打開的。
2、用內六方扳手對稱位置松開閥體上的螺栓后，再取掉螺栓，用銅棒輕輕敲打使先導閥和主閥分開，輕輕取出閥芯，注意不要損傷，觀察、分析其結構特點，搞清楚各自的作用。
3、觀察、分析其結構特點，掌握工作原理，比較和溢流閥的不同之處。
4、裝配時，遵循先拆的部件后安裝，后拆的零部件先安裝的原則，特別注意小心裝配閥芯，防止閥芯卡死，正確合理的安裝，保證減壓閥能正常工作。
5、注意拆裝中弄臟的零部件應用煤油清洗后才可裝配。

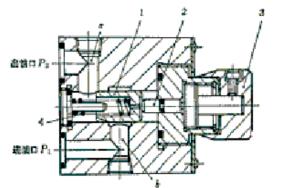

十二、節流閥 型號：L-10B 型節流閥。 結構：L-10B 型節流閥結構如見圖。
十三、工作原理
轉動手柄3，通過推桿2 使筏芯1 作軸向移動，從而調節調節流閥的通流截面積，使流經節流閥的流量發生變化。
十四、拆裝注意事項
1、觀察節流閥的外觀，找出進油口P1，出油口P2。
2、用內六方扳手松開閥體上的螺栓后，再取掉螺栓，輕輕取出閥芯，注意不要損傷，觀察、分析其節流口的形狀結構特點。
3、根據節流閥的結構特點，理解工作過程。
4、裝配時，遵循先拆的部件后安裝，后拆的零部件先安裝的原則，特別注意小心裝配閥芯，防止閥芯卡死，正確合理的安裝，保證減壓閥能正常工作。
5、注意拆裝中弄臟的零部件應用煤油清洗后才可裝配
