詳細內容：一．ZRSF46電動襯氟調節閥概述
ZRSF46系列電動襯氟調節閥，是由3810L或DKZ型電動執行機構或電子式電動執行機構和襯氟塑直通單座調節閥閥體兩部分組成，由于該閥接觸介質的部位全襯有氟塑料，又采用聚四氟乙烯材質的波紋管密封，能廣泛適用于對酸、堿等強腐蝕機制和有毒、易揮發等氣體、液體介質的過程控制、調節。
二．ZRSF46電動襯氟調節閥特點
1、耐腐蝕：閥體內腔、閥芯、閥座、閥桿均包襯2.5~3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、密封性能好：采用聚四聚四氟乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3、泄漏量�。河捎陂y芯、閥座是軟密封，故泄漏量極小。

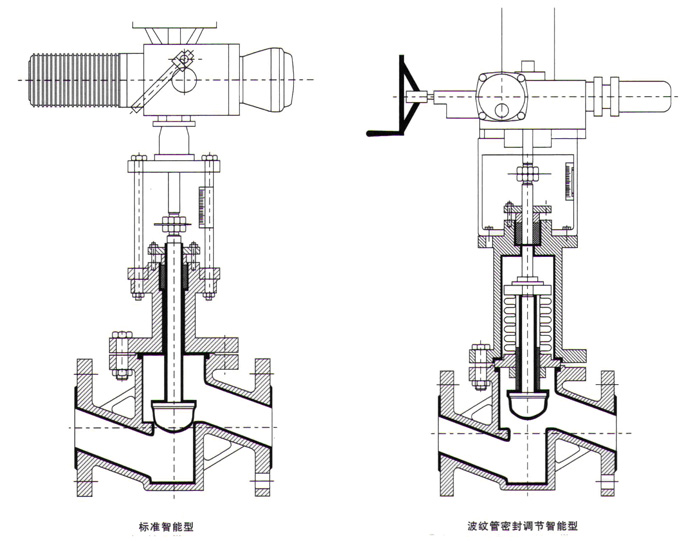

三．ZRSF46電動襯氟調節閥結構特征
根據用戶需要，可配國外、國內各種型號的電動執行機構，如下圖所示：

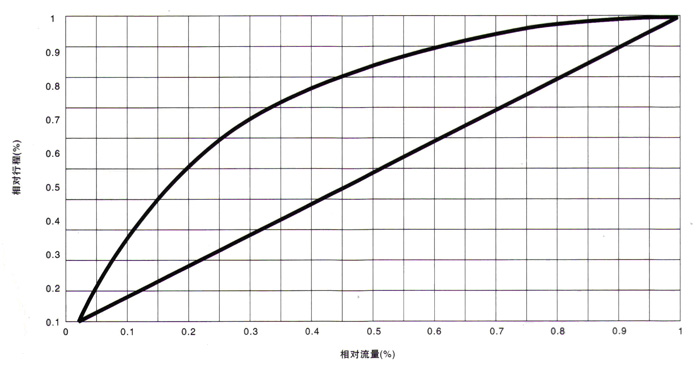

四．ZRSF46電動襯氟調節閥流量特性示意圖
五．ZRSF46電動襯氟調節閥規格與技術參數
|
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
公稱壓力MPa |
0.6、1.0、1.6、2.5 |
|
行程 mm |
10 |
16 |
25 |
40 |
60 |
100 |
|
工作溫度 ℃ |
-30℃~+150℃ |
|
流量特性 |
直線、等百分比 |
|
作用方式 |
電開式(K常開)；電關式(B) |
|
固有可調比R |
30：1 |
|
信號范圍Pr |
0~10Madc；4~20mmADC |
|
供電電源 |
220V 50~60HZ |
|
防爆等級 |
普通型、防爆型 |
|
泄漏等級 |
VI |
注：根據用戶需要，可配國外、國內各種型號的電動執行機構。
六．ZRSF46電動襯氟調節閥主要性能指標
|
項目 |
技術性能指標 |
|
基本誤差% |
≤±5 |
|
回差% |
≤3 |
|
死區% |
≤5 |
|
泄漏量 |
≤ 0.01%閥額定容量 |
|
額定流量系數誤差% |
≤±10；當KV≤6.3時，為≤±15 |
七．ZRSF46電動襯氟調節閥主要零部件材料
|
零件名稱 |
材?? 料 |
|
閥體、閥蓋 |
HT200、ZG230~450、ZG1Cr18Ni9Ti |
|
襯里材料 |
F46、F4、F3、PO、PE、X、X3、PFA |
|
閥芯 |
1Cr18Ni9Ti |
|
波紋管 |
F4 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
彈簧 |
60Si2Mn |
|
膜蓋 |
A3 |
|
閥桿、推桿 |
2Cr13/1Cr18Ni9Ti |
|
襯套 |
2Cr13 |

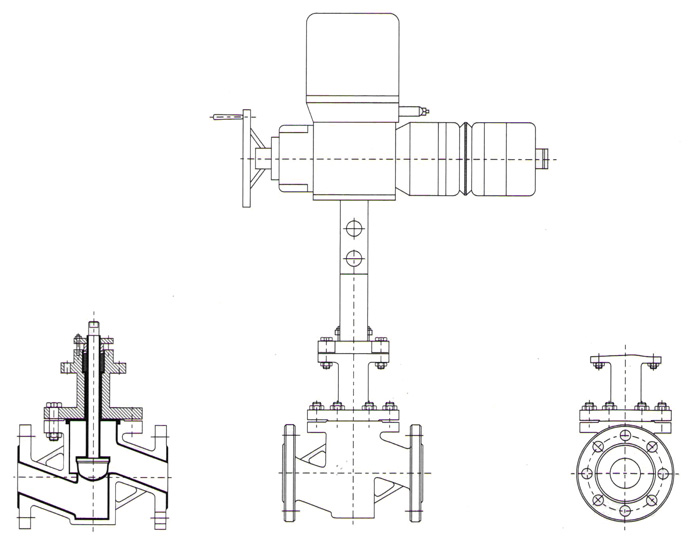

八．ZRSF46電動襯氟調節閥主要連接尺寸
九.ZRSF46電動襯氟調節閥主要技術參數
|
公稱通徑 |
標準值 |
參數值 |
|
DN(mm) |
PN1.0? PN1.6 |
|
L |
D |
D1 |
D2 |
f |
b |
Z—φd |
D0 |
H |
|
15 |
130 |
95 |
65 |
45 |
2 |
14 |
4—φ14 |
460 |
673 |
|
20 |
150 |
105 |
75 |
55 |
2 |
16 |
4—φ14 |
460 |
673 |
|
25 |
160 |
115 |
85 |
65 |
2 |
16 |
4—φ14 |
460 |
698 |
|
32 |
180 |
135 |
100 |
78 |
2 |
18 |
4—φ18 |
460 |
720 |
|
40 |
200 |
145 |
110 |
85 |
3 |
18 |
4—φ18 |
460 |
723 |
|
50 |
230 |
160 |
125 |
100 |
3 |
20 |
4—φ18 |
460 |
740 |
|
65 |
290 |
180 |
145 |
120 |
3 |
20 |
8—φ18 |
530 |
850 |
|
80 |
310 |
195 |
160 |
135 |
3 |
22 |
8—φ18 |
530 |
866 |
|
100 |
350 |
215 |
180 |
155 |
3 |
22 |
8—φ18 |
530 |
884 |
|
125 |
400 |
245 |
210 |
185 |
3 |
24 |
8—φ18 |
530 |
1040 |
|
150 |
480 |
280 |
240 |
210 |
3 |
24 |
8—φ23 |
530 |
1065 |
|
200 |
600 |
335 |
295 |
265 |
3 |
26 |
8—φ23 |
530 |
1090 |
|
250 |
622 |
390 |
350 |
320 |
3 |
28 |
12—φ23 |
630 |
1256 |
|
300 |
698 |
440 |
400 |
368 |
4 |
28 |
12—φ23 |
630 |
1520 |
