詳細內容：一、電動角型調節閥產品概述
本公司的ZDSJ電動角型調節閥，是由3810L系列或PSL系列(也可配置其他或者進口品牌執行器)直行程電子式電動執行機構和角型調節閥體組成。電動角型調節閥配用執行機構內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動角型調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
電動角型調節閥閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小。
電動角型調節閥特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。
二、電動角型調節閥主要技術參數
1、閥體
|
閥體形式 |
角型鑄造閥 |
|
公稱通徑 |
DN20～300mm |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4、10.0、16.0、25.0MPa |
|
法蘭標準 |
GB/T9113、 JB/T79、HG20594及其他標準 |
|
連接形式 |
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
|
閥蓋形式 |
標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|
閥體材料 |
鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、鑄鋼襯四氟(WCB+F46) |
2、閥內件
|
閥芯形式 |
單座柱塞型閥芯 |
|
流量特性 |
線性、等百分比 |
|
閥芯材料 |
不銹鋼 (304、304L、316、316L) |
3、執行器
|
執行器型號 |
3810L系列、PSL系列、DKZ系列及進口執行器 |
|
主要技術參數 |
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 |
|
環境溫度：-25～+70℃、環境濕度：≤95% |
三、電動角型調節閥性能指標
|
項目 |
指標值 |
|
基本誤差% |
配3810L±2.0； 配PSL±1.0 |
|
回差% |
配381L ±2.0； 配PSL±1.0 |
|
死區% |
1.0 |
|
始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
|
始點±2.5 |
終點±2.5 |
|
電關 |
始點 |
±2.5 |
|
終點 |
±2.5 |
|
額定行程偏差% |
≤2.5 |
|
泄露量L/h |
0.01%×閥額定容量 |
|
可調范圍R |
50：1 |
四、電動角型調節閥 額定流量系數Kv、允許壓差
|
公稱通徑 DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑 dN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數KV |
直線 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
100 |
176 |
275 |
440 |
690 |
875 |
1250 |
|
等百分 |
6.3 |
10 |
15 |
25 |
40 |
64 |
100 |
160 |
250 |
400 |
630 |
850 |
1180 |
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|
允許壓差(MPa) |
6.4 |
6.4 |
5.0 |
2.8 |
1.7 |
1.7 |
1.0 |
6.0 |
4.8 |
3.3 |
1.8 |
1.5 |
0.8 |

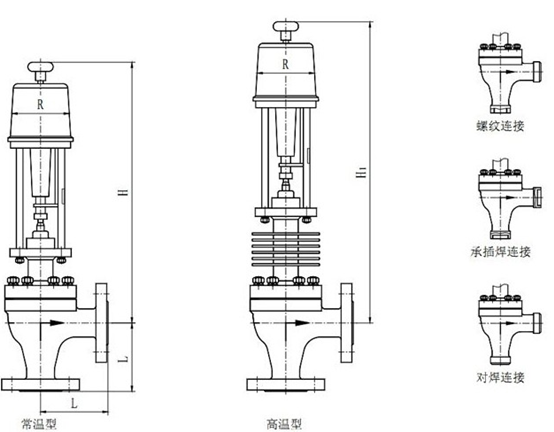

五、電動角型調節閥外形尺寸圖
六、電動角型調節閥主要連接尺寸
|
公稱通徑 DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/25 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
95 |
100 |
|
PN40 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
95 |
100 |
|
PN64 |
115 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
115 |
115 |
|
H |
PN16/25 |
119 |
119 |
122 |
140 |
157 |
169 |
179 |
200 |
230 |
250 |
304 |
365 |
420 |
|
PN40 |
123 |
123 |
134 |
152 |
157 |
191 |
201 |
216 |
240 |
270 |
325 |
380 |
400 |
|
PN64 |
135 |
135 |
142 |
160 |
177 |
196 |
206 |
227 |
257 |
277 |
331 |
410 |
430 |
|
H1 |
PSL |
465 |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
|
3810 |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
|
D |
177 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
R |
225 |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢超卓閥門公司技術部門索取最新數據。
