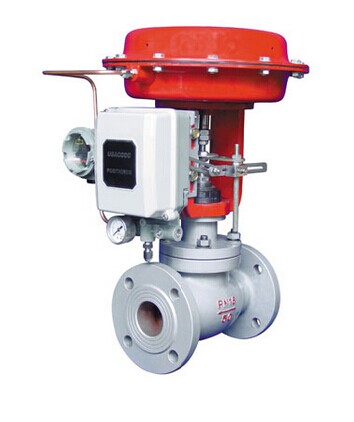

詳細內容：一、ZXP型氣動薄膜調節閥產品特點：
1、頂導向單座調節閥，結構緊湊，部件少、易維修。
2、金屬閥芯適用多種工作場合，達IV級泄漏標準，ZXPQ型軟密封結構閥芯達VI級泄漏標準。
3、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。
4、可調范圍大，固有可調比為50。
5、執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
6、ZXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。
7、ZXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
二、ZXP型氣動薄膜調節閥零件材料：
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊軟密封閥芯：增強聚四氟乙烯填 料：聚四氟乙烯，柔性石墨波 紋 管：1Cr18Ni9Ti墊 片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片膜 蓋：A3波 紋膜 片：丁晴橡膠夾增強滌綸織物彈 簧：60SIMN閥桿、推桿：2Cr13、1Cr18Ni9Ti襯 套：2Cr13
三、ZXP型氣動薄膜調節閥技術參數：
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
(10) |
(12) |
(15) |
(20) |
|
額定流量系數
KV |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
額定行程L（mm） |
16 |
25 |
40 |
60 |
|
膜片有效面積Ae（cm2） |
280 |
400 |
600 |
1000 |
|
信號范圍Pr(KPa) |
20~100、40~200 |
|
氣源壓力Ps(MPa) |
0.14~0.4 |
|
固有流量特性 |
直線、等百分比 |
|
固有可調比 |
50 |
|
允許泄漏量 |
硬閥座：IV級（10-4閥額定容量） 軟閥座：VI級 |
|
公稱壓力PN（MPa） |
1.0、1.6、4.0、6.4 |
|
工作溫度t（℃） |
常溫型 |
-20~200、-40~240、-60~250 |
|
散熱型 |
-40~450、-60~450 |
|
高溫型 |
450~560 |
|
低溫型 |
-60~-100、-100~-200、-200~-250 |
本產業性能指標貫徹GB/T4213-92標準

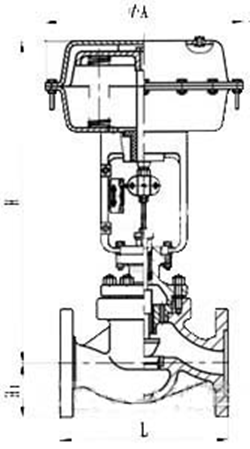

四、ZXP型氣動薄膜調節閥外形尺寸及重量：
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
282 |
308 |
394 |
494 |
|
L |
PN16，40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
H1 |
PN16 |
53 |
58 |
70 |
75 |
83 |
93 |
100 |
110 |
125 |
143 |
170 |
|
PN40 |
53 |
58 |
70 |
75 |
83 |
93 |
100 |
118 |
135 |
150 |
188 |
|
PN64 |
65 |
70 |
78 |
85 |
90 |
103 |
108 |
125 |
148 |
173 |
208 |
|
H |
標
準
型 |
PN16 |
429 |
438 |
474 |
476 |
502 |
622 |
646 |
687 |
835 |
889 |
981 |
|
PN40 |
429 |
438 |
474 |
476 |
502 |
622 |
646 |
695 |
845 |
896 |
1000 |
|
PN64 |
456 |
468 |
511 |
525 |
535 |
663 |
673 |
705 |
868 |
958 |
1260 |
|
散熱高溫型 |
570 |
570 |
610 |
610 |
630 |
730 |
810 |
820 |
960 |
1090 |
1180 |
散熱高溫型高度（H）為PN16的數值 夾套型高度H1及H均增加15%
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
ФA |
282 |
308 |
394 |
494 |
|
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
H1 |
53 |
58 |
70 |
75 |
83 |
93 |
100 |
110 |
125 |
143 |
170 |
|
H標準型 |
446.5 |
453.5 |
490 |
542 |
537.5 |
617.5 |
667 |
675 |
735 |
907.5 |
900 |
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
ФA |
282 |
308 |
394 |
494 |
|
L |
PN16, PN40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
H1 |
PN16, PN40 |
52.5 |
5705 |
70 |
75 |
8205 |
92.5 |
100 |
117.5 |
135 |
150 |
187.5 |
|
PN64 |
65 |
70 |
7705 |
85 |
900 |
102.5 |
107.5 |
125 |
147.5 |
172.5 |
207.5 |
|
H2 |
-60~-100℃ |
500 |
500 |
500 |
500 |
500 |
600 |
600 |
600 |
700 |
700 |
700 |
|
-100~-200℃ |
700 |
700 |
700 |
700 |
700 |
800 |
800 |
800 |
900 |
900 |
900 |
|
-200~-250℃ |
900 |
900 |
900 |
900 |
900 |
1000 |
1000 |
1000 |
1100 |
1100 |
1100 |
|
H |
-60~
-100
(℃) |
PN16, PN40 |
810 |
810 |
832 |
832 |
832 |
1026 |
1026 |
1024 |
1200 |
1198 |
1198 |
|
PN64 |
810 |
810 |
832 |
832 |
832 |
1026 |
1026 |
1024 |
1200 |
1198 |
1198 |
|
-100~
-200
(℃) |
PN16, PN40 |
1010 |
1010 |
1032 |
1032 |
1032 |
1226 |
1226 |
1124 |
1400 |
1398 |
1398 |
|
PN64 |
1010 |
1010 |
1032 |
1032 |
1032 |
1226 |
1226 |
1124 |
1400 |
1398 |
1398 |
|
-200~
-250
(℃) |
PN16, PN40 |
1210 |
1210 |
1032 |
1232 |
1232 |
1426 |
1426 |
1424 |
1600 |
1598 |
1598 |
|
PN64 |
1210 |
1210 |
1032 |
1232 |
1232 |
1426 |
1426 |
1424 |
1600 |
1598 |
1598 |
|
ФD3 |
260 |
260 |
285 |
305 |
340 |
370 |
405 |
460 |
525 |
590 |
700 |
|
ФD4 |
290 |
290 |
315 |
335 |
370 |
400 |
435 |
490 |
555 |
630 |
740 |
|
螺栓孔N(個)-D(直徑) |
8-14 |
8-14 |
8-14 |
8-16 |
8-16 |
10-16 |
10-16 |
12-18 |
14-18 |
16-18 |
18-18 |
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
標準型 |
PN16 |
16 |
17 |
19 |
21 |
23 |
35 |
48 |
57 |
64 |
70 |
900 |
|
PN40 |
16 |
17 |
19 |
21 |
23 |
35 |
48 |
60 |
67 |
74 |
95 |
|
PN64 |
20 |
21 |
25 |
30 |
33 |
44 |
,,
71 |
91 |
100 |
115 |
145 |
|
散熱高溫型 |
17 |
18 |
20 |
22 |
25 |
36 |
51 |
60 |
67 |
74 |
95 |
|
波紋管型 |
20 |
21 |
25 |
30 |
33 |
48 |
71 |
91 |
102 |
115 |
145 |
|
低溫型 |
20 |
21 |
23 |
26 |
28 |
42 |
58 |
69 |
77 |
84 |
108 |
本表中散熱高溫型的重量以PN16為依據,低溫型以PN40為依據
五、ZXP型氣動薄膜調節閥連接標準：
法蘭標準 鑄鐵法蘭按GB4216.5-84鑄鋼法蘭按GB9113-88 JB/T79-94法蘭密封面型式:PN10 、PN16為凸面;PN40 PN64為凹凸面,閥體為凹面.薄膜執行機構氣信號接口:內螺紋M16×1.5夾套保溫型夾套載熱體接口:對焊φ18×4
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造.如:ANSI JIS JPI等標準
