詳細內容：一. ZRSP電動二通調節閥 概述：
ZRSP系列電動二通調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。可選擇多彈簧氣動簿膜機構或電動執行機構等。
二. ZRSP電動二通調節閥 技術參數及性能：
閥體部分：
|
閥體型式： |
直通鑄造球型閥 |
|
公稱通徑： |
DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
|
公稱壓力： |
PN 1.6、2.5、4.0、6.4、10.0Mpa |
|
ANSI 150、300、 600Lb |
|
JIS 10K、20K、30K、40K |
|
連接方式： |
法蘭：FF、RF、RTJ、等 |
|
螺紋：（適用于 1”以下） |
|
焊接：SW、BW |
|
法蘭距： |
符合IEC 534 |
|
閥蓋形式： |
標準型、加長型（散熱、低溫、波紋管密封） |
|
填 料： |
V型聚四氟乙烯、柔性石墨填料等 |
|
密封墊： |
金屬夾石墨密封墊、聚四氟乙烯墊 |
|
執行機構： |
氣動：多彈簧執行機構 、單彈簧執行機構 |
|
電動：3810L系列 、PSL系列 |
閥內部件：
|
閥芯型式： |
單座柱塞 |
|
流量特性： |
等百分比、線性 、快開 |
|
內件材質： |
標準材質組合及使用溫度、壓力范圍請參閱附錄 |
用戶選擇
|
閥體 |
型式 |
直通 |
閥蓋 |
型式 |
標準、加長型 |
|
材質 |
WCB、WC9、304、316等 |
材質 |
WCB、WC9、304、316等 |
|
閥芯 |
特性 |
直線、等百分比、快開 |
填料 |
“V”型PTFE、柔性石墨、波紋管 |
|
材質 |
304、304+STL/PTFE、316、316+STL/PTFE |
|
執行器 |
氣動:見表8 |
|
電動:見表7 |
|
定位器 |
電氣閥門定位器、智能型數字定位器 |
|
附件 |
電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 |

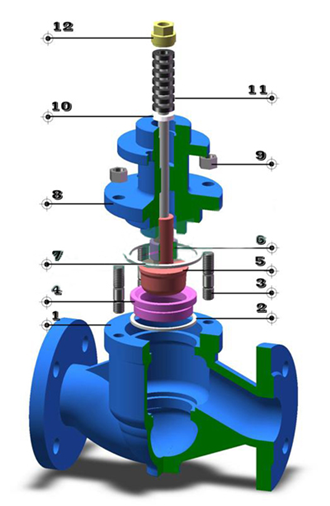

三. ZRSP電動二通調節閥 材料及內部結構
|
本體材質為碳鋼
|
1 |
閥體 |
WCB |
LCB |
WC9 |
|
2 |
墊片 |
316+石墨/PTEF |
|
3 |
螺栓 |
35 |
40MnB |
25Cr2Mo1VA |
|
4 |
閥座 |
304 |
304 |
304 |
|
5 |
閥芯（桿） |
304 |
304 |
304 |
|
6 |
墊片 |
316+石墨/PTEF |
|
7 |
導向套 |
304 |
304 |
304 |
|
8 |
閥蓋 |
WCB |
LCB |
WC9 |
|
9 |
螺母 |
25 |
35 |
25Cr2Mo1VA |
|
10 |
填料墊 |
304 |
304 |
304 |
|
11 |
填料 |
PTFE/柔性石墨 |
|
12 |
壓套螺母 |
304 |
304 |
304 |
材質為不銹鋼
|
1 |
閥體 |
CF8 |
CF8M |
CF3M |
|
2 |
墊片 |
316+石墨/PTEF |
|
3 |
螺栓 |
304 |
316 |
316L |
|
4 |
閥座 |
304 |
316 |
316L |
|
5 |
閥芯（桿） |
304 |
316 |
316L |
|
6 |
墊片 |
316+石墨/PTEF |
|
7 |
導向套 |
304 |
316 |
316L |
|
8 |
閥蓋 |
CF8 |
CF8M |
CF3M |
|
9 |
螺母 |
304 |
316 |
316L |
|
10 |
填料墊 |
304 |
316 |
316L |
|
11 |
填料 |
PTFE/柔性石墨 |
|
12 |
壓套螺母 |
304 |
316 |
316L |
|
|
注：
1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。
3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。
四. ZRSP電動二通調節閥 的控制閥流量特性
五. ZRSP電動二通調節閥尺寸及縮腔型內件與行程額定Cv值：
|
閥門尺寸inch(mm) |
閥芯尺寸 |
額定行程 |
額定Cv值 |
|
閥門開度%行程 |
|
等百分比特性 |
直線特性 |
|
10% |
30% |
50% |
70% |
100% |
10% |
30% |
50% |
70% |
100% |
|
3/4
(20) |
8 |
16 |
0.09 |
0.17 |
0.34 |
0.95 |
1.6 |
0.27 |
0.68 |
1.09 |
1.49 |
1.8 |
|
10 |
0.14 |
0.27 |
0.53 |
1.48 |
2.5 |
0.42 |
1.06 |
1.69 |
2.32 |
2.8 |
|
15 |
0.22 |
0.43 |
0.85 |
2.37 |
4 |
0.67 |
1.66 |
2.65 |
3.65 |
4.4 |
|
20 |
0.34 |
0.68 |
1.35 |
3.74 |
6.3 |
1.05 |
2.60 |
4.16 |
5.72 |
6.9 |
|
1
(25) |
15 |
16 |
0.22 |
0.43 |
0.85 |
2.37 |
4 |
0.67 |
1.66 |
2.56 |
3.65 |
4.4 |
|
20 |
0.34 |
0.68 |
1.35 |
3.74 |
6.3 |
1.05 |
2.60 |
4.16 |
5.72 |
6.9 |
|
25 |
0.55 |
1.08 |
2.14 |
5.93 |
10 |
1.67 |
4.15 |
6.64 |
9.11 |
11 |
|
1 1/4
(32) |
20 |
25 |
0.34 |
0.68 |
1.35 |
3.74 |
6.3 |
1.05 |
2.60 |
4.16 |
5.72 |
6.9 |
|
25 |
0.55 |
1.08 |
2.14 |
5.93 |
10 |
1.67 |
4.15 |
6.64 |
9.11 |
11 |
|
32 |
0.87 |
1.73 |
3.42 |
9.49 |
16 |
2.67 |
6.63 |
10.62 |
14.58 |
17.6 |
|
1 1/2
(40) |
25 |
25 |
0.55 |
1.08 |
2.14 |
5.93 |
10 |
1.67 |
4.15 |
6.64 |
9.11 |
11 |
|
32 |
0.87 |
1.73 |
3.42 |
9.49 |
16 |
2.67 |
6.63 |
10.62 |
14.58 |
17.6 |
|
40 |
1.36 |
2.72 |
5.35 |
14.82 |
25 |
4.17 |
10.37 |
16.59 |
22.79 |
27.5 |
|
2
(50) |
32 |
25 |
0.87 |
1.73 |
3.42 |
9.49 |
16 |
2.67 |
6.63 |
10.62 |
14.58 |
17.6 |
|
40 |
1.36 |
2.72 |
5.35 |
14.82 |
25 |
4.17 |
10.37 |
16.59 |
22.79 |
27.5 |
|
50 |
2.18 |
4.32 |
8.54 |
23.71 |
40 |
6.67 |
16.68 |
26.56 |
36.46 |
44 |
|
2 1/2
(65) |
40 |
40 |
1.36 |
2.72 |
5.35 |
14.82 |
25 |
4.17 |
10.37 |
16.59 |
22.79 |
27.5 |
|
50 |
2.18 |
4.32 |
8.54 |
23.71 |
40 |
6.67 |
16.58 |
26.56 |
36.46 |
44 |
|
65 |
3.34 |
6.81 |
13.45 |
37.35 |
63 |
10.47 |
20.01 |
41.63 |
57.17 |
69 |
|
3
(80) |
50 |
40 |
2.18 |
4.32 |
8.54 |
23.71 |
40 |
6.67 |
16.58 |
26.56 |
36.46 |
44 |
|
65 |
3.34 |
6.81 |
13.45 |
37.35 |
63 |
10.47 |
26.01 |
41.63 |
57.17 |
69 |
|
80 |
5.45 |
10.81 |
21.36 |
59.28 |
100 |
16.69 |
41.46 |
66.37 |
91.14 |
110 |
|
4
(100) |
65 |
40 |
3.34 |
6.81 |
13.45 |
37.35 |
63 |
10.47 |
26.01 |
41.63 |
57.17 |
69 |
|
80 |
5.45 |
10.81 |
21.36 |
59.28 |
100 |
16.69 |
41.46 |
66.37 |
91.14 |
110 |
|
100 |
8.72 |
17.29 |
34.17 |
94.85 |
160 |
26.70 |
66.34 |
106.2 |
145.8 |
176 |
|
5
(125) |
80 |
60 |
13.62 |
10.81 |
21.36 |
59.28 |
100 |
16.69 |
41.46 |
66.37 |
91.14 |
110 |
|
100 |
21.80 |
17.29 |
34.17 |
94.85 |
160 |
26.70 |
66.34 |
106.2 |
145.8 |
176 |
|
125 |
13.62 |
27.06 |
53.40 |
148.2 |
250 |
41.72 |
103.7 |
165.9 |
227.9 |
275 |
|
6
(150) |
100 |
60 |
21.80 |
17.29 |
34.17 |
94.85 |
160 |
26.70 |
66.34 |
106.2 |
145.8 |
176 |
|
125 |
13.62 |
27.06 |
53.40 |
148.2 |
250 |
41.72 |
103.7 |
165.9 |
227.9 |
275 |
|
150 |
21.80 |
43.23 |
85.42 |
237.1 |
400 |
66.75 |
165.85 |
265.5 |
364.6 |
440 |
|
8
(200) |
125 |
60 |
13.62 |
27.06 |
53.40 |
148.2 |
250 |
71.72 |
103.7 |
165.9 |
227.9 |
275 |
|
150 |
21.80 |
43.23 |
85.42 |
237.1 |
400 |
66.75 |
165.85 |
265.5 |
364.6 |
440 |
|
200 |
34.34 |
68.08 |
134.5 |
373.5 |
630 |
104.7 |
260.1 |
416.3 |
571.7 |
690 |

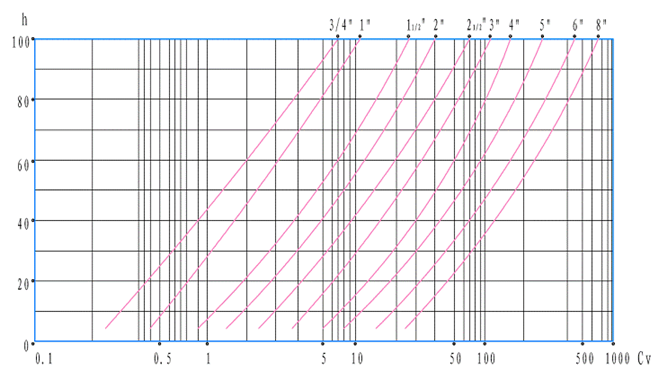

六. ZRSP電動二通調節閥 等百分比特性曲線（圖1）

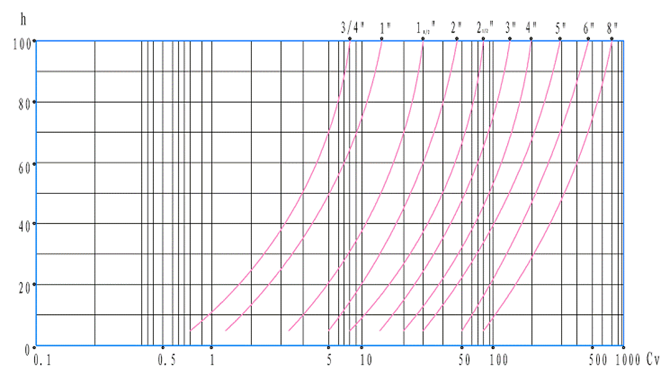

七. ZRSP電動二通調節閥 直線特性曲線（圖2）
八. ZRSP電動二通調節閥電子式執行機構 3810L系列 單位：Mpa
|
執行機構 |
輸出推力(KN) |
閥芯尺寸 Inch(mm) |
|
3/4
(20) |
1
(25) |
1 1/4
(32) |
1 1/2
(40) |
2
(50) |
2 1/2
(65) |
3
(80) |
4
(100) |
5
(125) |
6
(150) |
8
(200) |
|
3810LSA-08 |
1.0 |
2.38 |
1.52 |
0.93 |
0.59 |
0.38 |
- |
- |
- |
- |
- |
- |
|
1.91 |
1.22 |
0.74 |
0.47 |
0.30 |
- |
- |
- |
- |
- |
- |
|
3810LSA-20 |
2.0 |
4.77 |
3.05 |
1.86 |
1.19 |
0.76 |
0.45 |
- |
- |
- |
- |
- |
|
3.82 |
2.44 |
1.49 |
0.95 |
0.61 |
0.36 |
- |
- |
- |
- |
- |
|
3810LSB-30 |
4.0 |
- |
- |
2.79 |
1.79 |
1.14 |
0.67 |
1.21 |
0.28 |
0.18 |
0.12 |
0.03 |
|
- |
- |
2.23 |
1.43 |
0.91 |
0.54 |
0.96 |
0.22 |
0.14 |
0.10 |
0.02 |
|
3810LSB-50 |
8.0 |
- |
- |
4.66 |
2.98 |
1.91 |
1.13 |
1.51 |
0.47 |
0.30 |
0.21 |
0.08 |
|
- |
- |
3.73 |
2.38 |
1.52 |
0.90 |
1.20 |
0.38 |
0.24 |
0.16 |
0.06 |
|
3810LSB-60 |
10.0 |
- |
- |
- |
- |
- |
1.35 |
2.34 |
0.57 |
0.36 |
0.25 |
0.11 |
|
- |
- |
- |
- |
- |
1.08 |
1.87 |
0.45 |
0.29 |
0.20 |
0.08 |
|
3810LSB-99 |
12.0 |
- |
- |
- |
- |
- |
2.26 |
2.92 |
0.95 |
0.61 |
0.42 |
0.20 |
|
- |
- |
- |
- |
- |
1.80 |
2.33 |
0.76 |
0.48 |
0.33 |
0.15 |
|
3810LSB-160 |
14.0 |
- |
- |
- |
- |
- |
- |
- |
- |
0.97 |
0.67 |
0.35 |
|
- |
- |
- |
- |
- |
- |
- |
- |
0.78 |
0.54 |
0.27 |

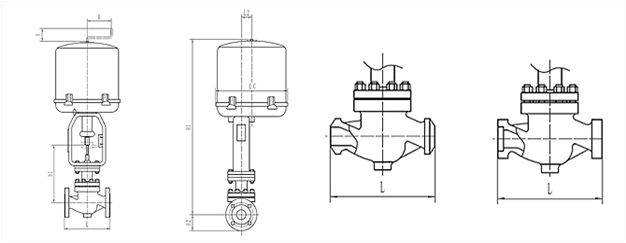

九. ZRSP電動二通調節閥 配置3810系列電動執行機構控制閥外形尺寸 單位: mm
|
閥門尺寸 |
L |
H1 |
H2 |
h1 |
C |
Y |
R |
L2 |
執行機構 |
|
inch |
mm |
ANSI150 PN16、25 |
ANSI300 PN40 |
ANSI600PN64、100 |
|
3/4 |
20 |
184 |
7.25 |
184 |
7.25 |
206 |
8.12 |
425 |
53 |
213 |
288 |
87 |
80 |
289 |
381LSA-20 |
|
1 |
25 |
184 |
7.25 |
184 |
7.25 |
210 |
8.25 |
435 |
58 |
218 |
288 |
87 |
80 |
289 |
381LSA-20 |
|
1 1/4 |
32 |
200 |
7.87 |
200 |
7.87 |
251 |
9.88 |
448 |
70 |
231 |
288 |
90 |
100 |
289 |
381LSB-30 |
|
1 1/2 |
40 |
222 |
8.75 |
222 |
8.75 |
251 |
9.88 |
448 |
75 |
231 |
288 |
90 |
100 |
289 |
381LSB-30 |
|
2 |
50 |
254 |
10 |
254 |
10 |
286 |
11.25 |
487 |
83 |
255 |
288 |
90 |
100 |
289 |
381LSB-30 |
|
2 1/2 |
65 |
276 |
10.88 |
276 |
10.88 |
311 |
12.25 |
628 |
93 |
311 |
360 |
90 |
100 |
347 |
381LSB-50 |
|
3 |
80 |
298 |
11.75 |
317 |
12.50 |
337 |
13.25 |
645 |
98 |
328 |
360 |
90 |
100 |
347 |
381LSB-50 |
|
4 |
100 |
352 |
13.88 |
368 |
14.50 |
394 |
15.50 |
656 |
115 |
328 |
360 |
90 |
100 |
347 |
381LSB-50 |
|
5 |
125 |
420 |
16.53 |
400 |
15.75 |
500 |
19.69 |
806 |
125 |
389 |
470 |
90 |
100 |
476 |
381LSC-99 |
|
6 |
150 |
451 |
17.75 |
473 |
18.62 |
508 |
20.00 |
857 |
143 |
440 |
470 |
90 |
100 |
476 |
381LSC-99 |
|
8 |
200 |
600 |
21.38 |
568 |
22.38 |
610 |
24 |
926 |
180 |
514 |
470 |
90 |
100 |
476 |
381LSC-99 |
由于產品改進和技術創新或者一些特殊要求，各種閥門的連接尺寸可能會有所變化，請聯系超卓閥門技術部門，以得到最新的產品資料。我們也可按照你的現場要求定做特殊的結構尺寸的閥門。閥門的法蘭焊接坡口等尺寸連接按照各種標準的想關要求。
