詳細內容：PSL201直行程電動執行器 概述：
PSL201直行程電動執行機構有PSL201、PSL202、PSL204、PSL208、PSL210、PSL312、PSL314、PSL316、PSL320、PSL325幾種常用型號。PSL系列電動頭最大行程達到100mm，最大推力可達25KN等特點，可廣泛適用于直線動作的單座閥、雙座閥、套筒閥、三通調節閥和隔膜閥等閥門的開關和調節控制。
一. PSL201電子式執行器機構特點
1、PSL直行程電動執行機構行程可調，便于與閥門連接。
2、全部電器元件均采用世界名牌產品，質量可靠，使用壽命長。
3、PSL系列執行器的的電器部件布線嚴謹并與傳動部件完全隔離，高構運行可靠性
4、PSL系列執行機構采用柔性盤簧與閥門連接，可避免閥桿與輸出軸不同軸給閥門帶來的影響，可預置閥門關斷力，保證閥門的可靠關斷，防止泄漏。
5、PSL電動頭結構簡單、體積小巧、重量輕，易安裝維護；機械零件全部采用CNC加工制作，工藝精湛。
6、PSL電動執行機構為一體化結構設計，位置變送器和伺服放大器做為兩個獨立部件均可直接裝入執行機構內部，直接接受4-20mA控制信號，輸出4-20mA或1-5VDC閥位反饋信號，具有自診斷功能，使用和調校十分方便。
7、功能模塊式結構設計，通過不同選件的組合，實現從簡單到復雜的控制，滿足不同應用要求。
8、傳動全部采用小齒隙密封齒輪，具有效率高、噪聲低、壽命長、穩定可靠、無需再加油。9、有多種運行速度，可滿足各種控制系統的要求，以保證系統的快速響應及穩定性。
10、PSL執行器上的驅動電機采用高性能稀土磁性材料制作的高速同步電機，運行平穩。具有體積小、力矩大、抗堵轉、控制精度高等優點。
11、可設置分段調節，即由一臺PID調節器輸出的雙時間比例信號控制兩臺執行機構（4-12mA對應PSL1的全開\全閉，12-20mA對應PSL2的全開\全閉）。
13、閥位反饋元件采用全密封高精度多圈電位器，具有體積小、精度高、死區小、使用壽命長等特點。
二.PSL電動執行器 結構：
PSL直行程執行機構主要是由相互隔離的電器控制部分和齒輪傳動部分組成。電機作為連接兩隔離部分的中間部
件，電機按控制要求輸出轉矩，通過多極正齒輪傳遞到梯形絲桿上，絲桿通過桿螺紋變換轉矩為推力。此桿螺紋能自
鎖，并且將直線行程通過與閥門的適配器傳遞到閥桿。執行機構出軸帶有一個防止轉動的止轉銷，出軸的徑向鎖定裝
置可以作為位置指示器。鎖定裝置連有一個連桿，連桿隨輸出軸同步運行，通過與連桿連接的線路板將輸出軸位移轉
換成電信號，提供給伺服放大器做為比較信號和閥位反饋輸出，同時執行機構的行程也可由開關板上的兩個主限位開
關來限制，并由兩個機械限位檔塊來調整限定位置。

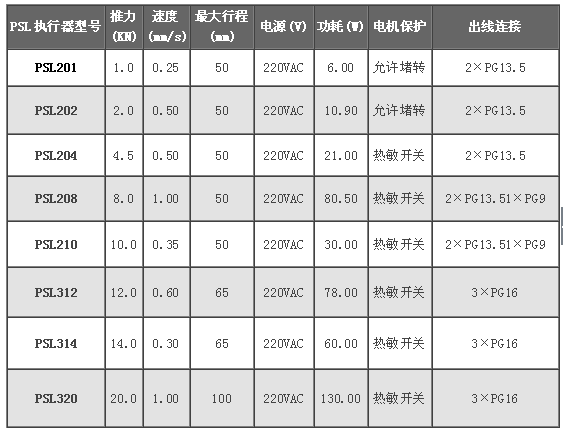

三. PSL直行程電動執行機構技術參數
PSL直行程電動執行機構最大行程達到100mm，最大推力可達到25KN，適合于直線動作的閥門開關和調節控制。

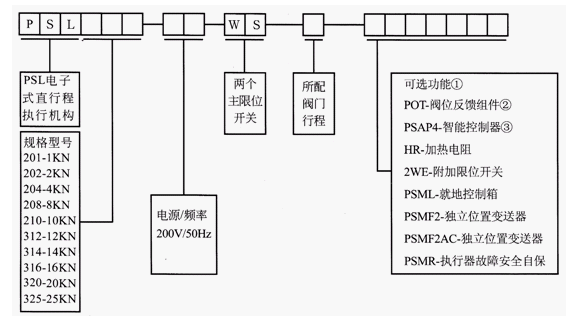

四. PSL直行程電動執行機構選型表
訂貨型號由以下五部分組成，組成內容如下
備注說明
1、備注①：不選此功能，型號僅用于開關控制。
2、備注②：僅選此功能，輸出閥位0-1000Ω電阻信號。
3、備注③：輸入4-20mA或1-5V，輸出4-20mA，用于調節動作方式，選此功能需同時選擇POT功能
五. PSL直行程電動執行機構機械連接
PSL直行程執行機構設計兩個支架和一個連接件與閥門相連。

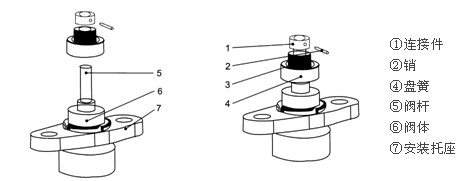

1、柔性連接
PSL直行程電動執行機構配備有彈性連接器可以阻尼壓力峰值及補償熱膨脹，另外還可以確保由“推力/行程”決定
閥位終端的限位關斷，根據閥門的使用情況不同，彈性連接安裝如下：
2、PSL直行程執行機構如何與閥門連接
A、連接前準備
閥門需設計有合適的法蘭以滿足執行機構改革的連桿連接。PSL電動執行機構與閥門的連接需注意以下幾點：
（1）旋松保持螺母并套在閥桿上。
（2）根據上圖安裝盤簧。
（3）連接件套在閥桿上，通過銷孔連接
（4）如果閥桿帶螺紋，連接件可以加工成相應內螺紋，為防止安裝后旋轉，為防止安裝后旋轉，或者通過銷孔連
接或者在保持螺母下方并上雙螺母
B、與閥門連接
PSL電動執行機構可以通過連桿與閥門連接。
（1）首先需要閥桿與執行機構出軸完全正確縮回。
警告：只能用手輪操作執行機構出軸。
（2）執行機構連桿插入閥門安裝法蘭孔，上緊連桿螺母。
（3）根據閥門情況放置盤簧。
（4）手動執行機構出軸到連接件。
（5）旋轉保持螺母到執行機構出軸使連接配合并旋緊。
（6）用特殊板手堅固保持螺母。
六. PSL直行程執行機構使用須知
為了進行正確的安裝和減少客戶的維護工作，在此強調以下幾點：
1、PSL電動執行機構與閥門連接時先將執行器安裝于閥上，再將支架上兩個M16（或 M20）螺母帶上但不要板緊，然后安裝好連接件并用專用板手板緊保持螺母，再手動 該執行器上下運行兩遍，使閥桿與執行器輸出軸自動找正，保持同軸，然后再擰緊 M16（或M20）螺母。
2、PSL電動執行結構與閥門為柔性連接，如果將連接方法改為剛性連接則會引起
調試的困難及故障的發生，此情況下不在云潤企業保修范圍之列。
3、PSL執行器與閥門連接完成后，全關時（以下端關上端開為例）銅套外露值
d不得超過額定行程（PSL201和PSL202為5mm,PSL208和PSL210為6mm，PSL312、PSL314、PSL316、PSL320和PSL325為100mm），見右圖。
