詳細內容：一. ZDLN防爆型電動雙座調節閥概述：
ZDLN防爆型電動雙座調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。（也可配其它品牌直行程執行機構）。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號（4-20mADC或1-5VDC）及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。
雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
二. ZDLN防爆型電動雙座調節閥 主要技術參數和性能指標：
|
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
閥座通徑mm |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
－ |
|
額定流量系數kv
|
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
2700 |
|
公稱壓力（MPa） |
0.6,1.6， 2.5， 4.0， 6.4 |
|
行程 |
10 |
16 |
25 |
40 |
60 |
100 |
|
流量特性 |
直線，等百分比，快開 |
|
工作溫度℃ |
-40～230℃（常溫型），散熱片式230～450℃（中溫型），特殊訂貨-100～600℃ |
|
法蘭尺寸 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產 |
|
閥體材質 |
WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|
閥芯材質 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
|
閥體型式 |
直通雙座鑄造球型閥 |
|
上閥蓋型式 |
普通式（常溫），熱片式（中溫），長頸式（低溫） |
|
閥體允許壓差 |
≤公稱壓力 |
4.0 |
3.4 |
－ |
|
配用電動執
行機構型號 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
|
361L |
361LSA-08
|
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
- |
- |
注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決
三. ZDLN防爆型電動雙座調節閥 產品性能：
執行機構主要技術參數：
|
型號 |
額定輸出力N |
速度mm/s |
技術參數 |
|
PSL |
361L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
|
201 |
361LSA-08
361LXA-08 |
1000 |
800
800 |
0.25 |
4.2
4.2 |
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
（信號線用屏蔽線）
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
（信號線用屏蔽線）
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄 |
|
202 |
361LSA-20
361LXA-20 |
2000 |
2000
2000 |
0.50 |
2.1
2.1 |
|
204 |
361LSB-30
361LXB-30 |
4500 |
3000
3000 |
0.50 |
3.5
3.5 |
|
208 |
361LSB-50
361LXB-50 |
8000 |
5000
5000 |
1.00 |
1.7
1.7 |
|
312 |
361LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
|
325 |
361LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
調節閥性能指標
|
項目 |
指標值 |
|
基本誤差％ |
配3610L±2.5； 帶定位器 ±1.0 |
|
回差％ |
配361L ±2.0； 配PSL±1.0 |
|
死區％ |
1.0 |
|
始終點偏差％ |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
|
電關 |
始點 |
±2.5 |
|
終點 |
±2.5 |
|
可調范圍 |
50：1 |
|
額定行程偏差％ |
2.5 |
|
泄量量L/H |
符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3 |
調節閥允許壓差
|
公稱通徑 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
閥座直徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構 |
允許壓差△P（MPa） |
|
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
5.1 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
|
PSL204 |
－ |
－ |
－ |
－ |
6.4 |
6.4 |
5.62 |
－ |
－ |
－ |
－ |
－ |
|
PSL208 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
6.4 |
5.31 |
3.97 |
－ |
|
|
PSL320 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ 6.4 |
4.14 |
|
配361L |
361LSA-20 |
6.4 |
6.4 |
6.4 |
6.4 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
|
361LSB-50 |
－ |
－ |
－ |
－ |
6.4 |
6.4 |
6.25 |
－ |
－ |
－ |
－ |
－ |
|
361LSC-65 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
6.4 |
4.23 |
3.23－ |
－ |
－ |
|
361LSC-99 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
3.31 |
2.07 |
注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決
外形尺寸
|
公通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L（mm） |
PN1.6MPa |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
|
PN4.0MPa |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
805 |
|
PN6.4MPa |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
|
H1（mm） |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
|
配PSL |
H（mm） |
普通型 |
907 |
910 |
955 |
960 |
1112 |
1122 |
1134 |
1213 |
1223 |
1265 |
1813 |
1889 |
|
散熱片型 |
1037 |
1040 |
1085 |
1090 |
1275 |
1285 |
1297 |
1412 |
1422 |
1464 |
1058 |
2134 |
|
D（mm） |
176 |
225 |
|
重量（KG） |
22.5 |
24.5 |
35.5 |
39.5 |
72 |
85 |
122 |
181 |
237 |
378 |
680 |
840 |
|
配361L |
H（mm） |
普通型 |
670 |
673 |
840 |
845 |
1037 |
1047 |
1059 |
1293 |
1303 |
1345 |
1538 |
1614 |
|
散熱片型 |
800 |
803 |
970 |
975 |
1200 |
1210 |
1222 |
1492 |
1502 |
1544 |
1783 |
1859 |
|
D（mm） |
225 |
310 |
|
重量（KG） |
30 |
32 |
51 |
55 |
87 |
100 |
137 |
194 |
250 |
391 |
720 |
880 |

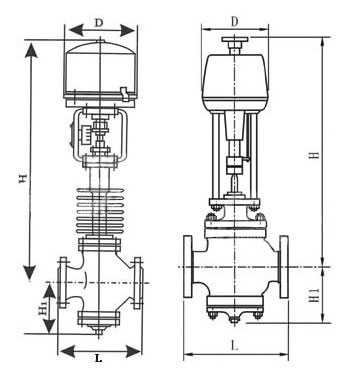

外形尺寸圖：
配361執行機構 配PSL執行機構
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:
1.公稱通徑、額定流量系數KV，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）， 3.閥作用形式（電-關式或電-開式），4.流量特性，5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
注：本公司是溫州專業調節閥生產廠家，生產的調節閥類型有單座調節閥，雙座調節閥，三通調節閥，套筒調節閥，自力式調節閥，氣動調節閥，電動調節閥等，工程師皆有數十年專業經驗,歡迎您來電洽談業務！
