詳細內容：產品說明
PZ973H、PZ973F、PZ973Y 電動刀型閘閥（刀閘閥）：電動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ973H-10C~16C）、不銹鋼（PZ973F-10P~16P PZ973Y-10P~16P），具有排渣功能的的閘閥。超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉。通徑范圍：DN50~DN800，使用溫度：≤ 100℃，應用于污水、造紙、化工、煤炭、制糖等領域，特別適合于造紙行業在管道上作調節與節流使用。
電動刀型閘閥從八十年代進入我國。在不到二十年的時間里，其使用范圍從普通領域擴展到了更為廣闊的各行各業。從礦山電廠的選煤、排矸、排渣。發展到了城市的污水處理，從一般的工業管道發展到了食品、衛生、醫藥等專業管道系統。超薄型的刀閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等類閥門的流阻大、重量大、安裝難、占地面積大等的疑難問題。刀閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。到今天，全球刀閘閥用量最大的是美國和日本。
電動刀型閘閥,氣動刀型閘閥 刀型閘閥美標刀型閘閥產品使用中注意事項及其特點: 刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板 刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。
電動刀型閘閥的工作性能
電動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。
電動刀型閘閥的安裝使用
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓,要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
電動刀型閘閥,刀閘閥,手動單夾式刀型閘閥主要性能規范 公稱壓力 殼體試驗(mpa) 密封試驗(mpa) 工作溫度 適用介質 1.0 1.6 1.5 2.4 1.1 1.8 ≤900℃ 紙漿、污水、煤漿、灰、渣水混合物 單夾式刀閘閥,單夾式漿液閘閥,單夾式刀形閘閥主要零部件材質 體、蓋 閘板 閥桿 密封面 不銹鋼、碳鋼、灰鑄鐵 碳鋼、不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金 刀型泥漿閘閥,刀型排渣閘閥,單夾式渣漿閘閥
【產品性能參數】
|
PZ973H、PZ973F、PZ973Y 電動刀型閘閥（刀閘閥）主要性能參數 |
|
型號 |
PN |
工作壓力 / MPa |
適用溫度 / ℃ |
適用介質 |
|
PZ973H-10C |
10~16 |
1.0~1.6 |
≤ 100 |
紙漿、污水、煤漿、灰渣水泥混合物 |
|
PZ973H-16C |
|
PZ973F-10P |
|
PZ973F-16P |
|
PZ973Y-10P |
|
PZ973Y-16P |
【產品零部件材料】
|
PZ973H、PZ973F、PZ973Y 電動刀型閘閥（刀閘閥）零部件材料 |
|
型號 |
材料 |
|
|
閥體 |
閥桿 |
密封面 |
填料 |
|
|
PZ973H-10C |
WCB |
2Cr13 |
硬質合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨環 |
|
|
PZ973H-16C |
|
|
PZ973F-10P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
|
PZ973F-16P |
|
|
PZ973Y-10P |
CF8 (304) |
0Cr18Ni9 (304) |
|
|
PZ973Y-16P |
|
【產品外形及結構尺寸 (PN10)】
|
PZ973H、PZ973F、PZ973Y (PN10) 電動刀型閘閥（刀閘閥）外形及結構尺寸 (mm) |
|
DN |
L |
D |
D1 |
D2 |
H |
z×M |
D0 |
|
50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
180 |
|
80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
220 |
|
100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
220 |
|
125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
230 |
|
150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
280 |
|
200 |
60 |
335 |
295 |
365 |
540 |
8×M20 |
360 |
|
250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
360 |
|
300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
400 |
|
350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
400 |
|
400 |
102 |
565 |
515 |
482 |
990 |
16×M22 |
400 |
|
450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
530 |
|
500 |
127 |
670 |
620 |
585 |
1200 |
20×M22 |
530 |
|
600 |
154 |
780 |
725 |
685 |
1450 |
20×M27 |
600 |
|
800 |
190 |
1010 |
950 |
898 |
2000 |
24×M30 |
680 |
【產品外形及結構尺寸 (PN16)】
|
PZ973H、PZ973F、PZ973Y (PN16) 電動刀型閘閥（刀閘閥）外形及結構尺寸 (mm) |
|
DN |
L |
D |
D1 |
D2 |
H |
z×M |
D0 |
|
50 |
43 |
160 |
125 |
99 |
285 |
4×M16 |
180 |
|
65 |
46 |
185 |
145 |
120 |
295 |
4×M16 |
180 |
|
80 |
46 |
200 |
160 |
135 |
315 |
8×M16 |
220 |
|
100 |
52 |
220 |
180 |
155 |
365 |
8×M16 |
220 |
|
125 |
56 |
250 |
210 |
185 |
400 |
8×M16 |
230 |
|
150 |
56 |
285 |
240 |
210 |
475 |
8×M20 |
280 |
|
200 |
60 |
340 |
295 |
265 |
540 |
12×M20 |
360 |
|
250 |
68 |
405 |
355 |
310 |
630 |
12×M22 |
360 |
|
300 |
78 |
460 |
410 |
375 |
780 |
12×M22 |
400 |
|
350 |
78 |
520 |
470 |
435 |
885 |
16×M22 |
400 |
|
400 |
102 |
580 |
525 |
485 |
990 |
16×M27 |
400 |
|
450 |
114 |
640 |
585 |
545 |
1100 |
20×M27 |
530 |
|
500 |
127 |
715 |
650 |
609 |
1200 |
20×M30 |
530 |
|
600 |
154 |
840 |
770 |
720 |
1450 |
20×M36 |
600 |
|
800 |
190 |
1025 |
950 |
898 |
2000 |
24×M36 |
680 |

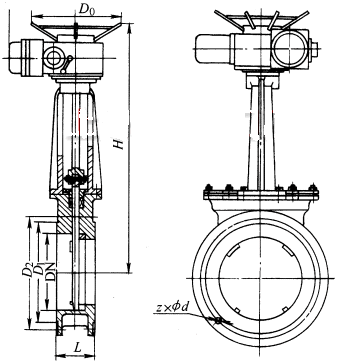

【產品外形及結構尺寸示意圖】
聲明：本文中所有文字、數據、圖片均只適用于參考，PZ973H、PZ973F、PZ973Y 型電動刀型閘閥（刀閘閥）性能參數、PZ973H、PZ973F、PZ973Y 型電動刀型閘閥（刀閘閥）結構尺寸參數、PZ973H、PZ973F、PZ973Y 型電動刀型閘閥（刀閘閥）價格等詳情，請聯系我們：13868874331 http://bagsfair.cn歡迎與您合作！
