詳細內容：一、用途與特點
自力式電控溫度調節閥，該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
二、結構與原理
調節閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。
加熱型調節閥的結構與原理
工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化智能執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。

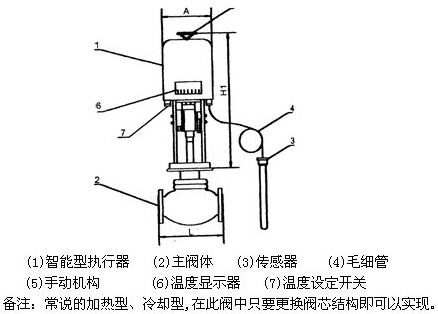

外形示意圖：
三：主要參數與材料
主要參數見表一 （表一）：
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
公稱壓力PN(MPa) |
1.6 4.0 6。4 |
1.6 |
|
流量能力(m3／h) |
5 |
7 |
10 |
16 |
25 |
40 |
63 |
1 00 |
1 60 |
250 |
400 |
630 |
|
額定行程 |
6 |
8 |
1 0 |
1 4 |
20 |
30 |
30 |
40 |
|
溫度調節范圍(℃) |
0～120 ： 100～250 |
|
調節精度(℃) |
±1 ～ ±2 |
|
使用介質 |
蒸汽、水、油、氣體 |
|
允許 |
硬密封 |
雙座、套筒：5×10ˉ3×閥額定容量、單座：10ˉ4×閥額定容量 |
|
泄漏量 |
軟密封 |
“0” |
|
毛細管長度 |
3m、 5m、 10m |
|
溫包扦入深度 |
270、 430、 630 |
|
毛細管聯接螺紋 |
3／4” 1” |
主要材料見表二 （ 表二）
|
閥體 |
ZG230-450 ZGCr18Ni12Mo2Ti |
ZG1Cr18Ni9Ti |
|
閥座 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
閥芯 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
波紋管套 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
平衡波紋管 |
1Cr18Ni9Ti |
|
|
溫包 |
H62 |
1Cr18Ni9Ti |
|
毛細管 |
H62 |
1Cr18Ni9Ti |
|
接頭 |
35 |
1Cr18Ni9Ti |
外形尺寸及重量見表三 （表三）
|
公稱通徑(DN) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
H |
500 |
540 |
580 |
640 |
700 |
750 |
820 |
950 |
1100 |
1280 |
|
T |
235、430 |
430、630 |
630、1000 |
|
h |
350 |
|
d |
25 |
|
保護套直徑 |
ф28 |
|
重量 |
8 |
10 |
13 |
15 |
18 |
30 |
35 |
60 |
75 |
85 |
110 |
150 |
四．型號編制說明
Z Z W P E
Z（1）Z（2）W（3）- P（4） – E（5） - 16（6）
（1）. Z 帶智能執行器
（2）.Z 自力式
（3）W 溫度控制
（4）P 單座調節閥 N雙座調節閥 M套筒調節閥
（5）E 帶電控驅動
（6 ）16 公稱壓力1.6MPa （1.6~6.4MPa）
自力式溫度電動調節閥訂貨須知：
一、①自力式溫度電動調節閥產品名稱與型號②自力式溫度電動調節閥口徑③自力式溫度電動調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的自力式溫度電動調節閥型號，請按自力式溫度電動調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門專家為您審核把關。
