HA系列CV3000型氣動薄膜執行器概述
HA多彈簧薄膜執行機構是氣動調節閥的驅動機構，具有體積小、重量輕、操作方便的特點。LHA多彈簧薄膜執行機構把氣動調節儀表的輸入壓力轉換成推桿位移變化。它與調節閥的閥體部分連接就可把閥芯移到與輸入信號相對應的位置。該執行機構采用多彈簧執行機構，其結構緊湊，輸出力大。
HA系列CV3000型氣動薄膜執行器零件材料：
膜蓋 ： 碳鋼、不銹鋼
膜片 ： 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
推桿 ： 2Cr13、304、316
支架 ： ZG25
彈簧范圍 ： 20~100、80~240KPa
供氣壓力 ： 140~400KPa
氣源接口 ： Rc 1/4”
環境溫度 ： -30~+70℃
附 件 ： 定位器、空氣過濾減壓器、保位閥、行程開關、手輪機構等
HA系列CV3000型氣動薄膜執行器性能
回差 帶定位器：小于全行程的1%
HA1不帶定位器：小于全行程的5%
HA2~4不帶定位器：小于全行程的3%
基本誤差 HA1帶HEP定位器：小于全行程的±2%
HA1帶VEP定位器：小于全行程的±3%
HA2~4帶定位器：小于全行程的±1%
|
CV3000系列執行器型號：
HA1R/D---1型
HA2R/D---2型
HA3R/D---3型
HA4R/D---4型
HA系列CV3000型氣動薄膜執行器手輪機構配置
|
執行機構型號 |
HA1D、R |
HA2D、R |
HA3D、R |
HA4D、R |
|
側裝手輪機構 |
— |
SHM-2 |
SHM-3 |
SHM-4 |
|
頂裝手輪機構 |
THM-1 |
THM-2 |
THM-3 |
THM-4 |

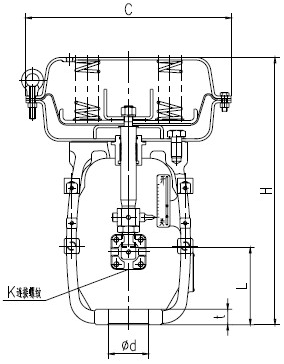

HA系列CV3000型氣動薄膜執行器外形尺寸
|
執行機構 |
行程 |
L |
H |
Ød |
t |
K 螺紋 |
ØB |
C |
薄膜面積 (Cm2
) |
氣室容積 |
重量 |
|
HA1D、R |
14.3 |
119（105） |
260 |
56 |
22 |
M10*1 |
218 |
230 |
160 |
850 |
8 |
|
25 |
120（95） |
|
HA2D、R |
14.3 |
121（103） |
334 |
56 |
22 |
M10*1 |
267 |
281 |
310 |
1100 |
16 |
|
25 |
122（95） |
|
38 |
142（102） |
354 |
65 |
26 |
M10*1.25 |
1500 |
16 |
|
HA31D、R |
25 |
144（113） |
407 |
65 |
26 |
M10*1.25 |
350 |
363 |
550 |
2800 |
31 |
|
38 |
144（102） |
|
50 |
196（139） |
459 |
80 |
30 |
M16*1.5 |
3400 |
32 |
|
HA4D、R |
38 |
214（172） |
612 |
90 |
35 |
M18*1.5 |
470 |
520 |
950 |
10000 |
68 |
|
|
|
|
