詳細內容：詳細信息
ZSHO型氣動O型切斷球閥與電磁換向閥等氣動元件配合，可用于化工、石油、制藥、造紙、冶金、污水處理等工業部門的輸送管道以及油船、油罐車的管道介質的切斷或開啟。
它具有如下特點：
1、流通能力大、且介質流向不受限制。
2、密封閥座采用優質塑料等軟材料、具有可靠的密封性。
3、除適用于一般的氣、液體外，更適用于高粘度，以及帶有纖維狀和懸浮顆粒的介質。
4、結構簡單、維修方便。
□結構及動作原理

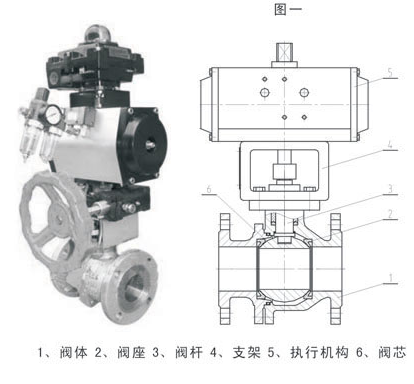

氣動O型切斷球閥是由O型球閥、氣缸式執行機構兩大部分及電器元件組成，如圖一所示，氣缸式執行機構是O型球閥的驅動裝置，當壓縮氣體通過電磁閥或其他控制器進入氣缸一端，推動活塞移動，通過活塞桿、曲柄、立軸等傳動機構，使球芯以立軸為中心旋轉90°，使球閥由開（或關）的狀態變?yōu)殛P(guān)（或開）的狀態。達到對管道內介質的自動控制。
在氣缸式執行機構側面有二個M10×1（或G1/4″）的螺孔，可以通過連接板安裝電磁換向閥，頂部也有二個M10×1的螺孔，可以通過支承件安裝二個行程開關。中心旋轉頂端可用扳手進行手動操作。見圖一。
□系列參數
ZSHO型氣動O型切斷球閥系列參數
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數Kv |
19 |
38 |
72 |
110 |
170 |
270 |
450 |
510 |
940 |
1400 |
2200 |
3500 |
|
公稱壓力PN |
1.6/4.0/6.4/10.0MPa |
|
球芯轉角 |
90° |
|
流量特性 |
快開（on-off） |
|
閥體材質 |
鑄鋼（ZG251）或鑄不銹鋼（ZG1Cr18Ni9） |
|
內件材質 |
球芯：1Cr18Ni9：閥座：聚四氟乙烯：軸：3Cr13 |
|
適用溫度 |
普通型40～180℃（軟密封）硬密封：-60～450℃ |
|
信號接管螺紋 |
M10×1 |
|
操作壓力 |
400～800KPa |
□外形尺寸 單位：mm
|
代 號
通 徑 |
L |
A |
H |
H1 |

|
|
PN16、25、40 |
PN64 |
|
15 |
130 |
165 |
267 |
160 |
75 |
|
20 |
140 |
190 |
267 |
170 |
75 |
|
25 |
140 |
216 |
267 |
175 |
75 |
|
32 |
165 |
229 |
267 |
192 |
75 |
|
40 |
165 |
241 |
328 |
200 |
90 |
|
50 |
203 |
292 |
328 |
235 |
90 |
|
65 |
222 |
330 |
328 |
248 |
90 |
|
80 |
241 |
356 |
328 |
248 |
90 |
|
100 |
305 |
432 |
425 |
282 |
100 |
|
125 |
356 |
508 |
425 |
297 |
100 |
|
150 |
394 |
559 |
636 |
425 |
140 |
|
200 |
457 |
660 |
636 |
442 |
140 |
|
250 |
533 |
787 |
696 |
486 |
165 |
1、上述結構長度L以GB12221為例，也可以按用戶指定其他標準（包括國標標準）或其它非系列。
2、用戶不指定時，閥門法蘭我公司按GB9113-2000，也可以按用戶指定其它標準（包括國際標準，如ANSI、JIS、API等）。
3、所配執行機構以國產DA和ZSH型雙作用為基本配制，配彈簧復位（單作用執行機構）或進口執行機構時須特別指明。
□O型球閥執行機構組配關系表
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
執行機構型號 |
ZSH-1 |
ZSH-2 |
ZSH-3 |
ZSH-4 |
ZSH-5 |
ZSH-6 |
□附件
1、二位五通電磁換向閥（普通型或防爆型）。單作用氣缸配二位三通電磁換向閥
2、行程開關（普通型或防爆型）
□型號編制說明
ZSHO-16
Z：執行器大類 S：活塞式 H：執行機構橫置（橫缸式） O：O型球閥
16：公稱壓力16，40，64，100之類
ZSHO型氣動O型切斷球閥訂貨須知：
一、①ZSHO型氣動O型切斷球閥產品名稱與型號②ZSHO型氣動O型切斷球閥口徑③ZSHO型氣動O型切斷球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的ZSHO型氣動O型切斷球閥型號，請按ZSHO型氣動O型切斷球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門專家為您審核把關。
