詳細內容： 外螺紋連接二通閥/三通閥，耐壓等級 PN16
• 閥體：青銅 Rg5
• 公稱直徑: DN15…DN50 mm (½"… 2")
• 流量: kvs 0.63…40 m3/h
• 閥桿行程: 20 mm
• 可與SAX..., SKD... 和 SKB... 執行器配合安裝
• 配件可獨立供貨
|
額定沖程 |
20mm |
|
泄露量 |
0--0.02% Kvs |
|
介質溫度 |
-25--+150℃ |
|
閥門特性 |
等百分比 |
|
允許工作壓力 |
1600KPa |
|
閥體 |
青銅CC491K(Rg5) |
|
閥桿、閥芯和閥座 |
鉻鎳鋼 |
用途
適用于供熱系統、生活水系統、暖通空調系統中作為符合DIN 32730標準的控制閥或安全截止閥。適用于開式系統和閉式系統。
型號概覽
|
型 號[兩通閥] |
口徑 |
流量 |
△Pmax（SAX） |
△Ps（SAX） |
△Pmax（SKD） |
△Ps （SKD） |
△Pmax（SKB） |
△Ps （SKB） |
|
VVG41. 11
VVG41. 12
VVG41. 13
VVG41. 14
VVG41. 15 |
15 |
0.63
1
1.6
2.5
4 |
800 |
1600 |
800 |
1600 |
800 |
1600 |
|
VVG41. 20 |
20 |
6.3 |
800 |
1600 |
800 |
1600 |
800 |
1600 |
|
VVG41. 25 |
25 |
10 |
800 |
1550 |
800 |
1600 |
800 |
1600 |
|
VVG41.32 |
32 |
16 |
800 |
875 |
800 |
1275 |
800 |
1600 |
|
VVG41.40 |
40 |
25 |
525 |
525 |
775 |
775 |
800 |
1600 |
|
VVG41.50 |
50 |
40 |
300 |
300 |
450 |
450 |
800 |
1225 |
|
型 號[三通閥] |
口徑 |
流量 |
△Pmax(SAX) |
△Pmax(SKD) |
△Pmax(SKB) |
|
VXG41. 1301
VXG41. 1401
VXG41. 15 |
15 |
1.6
2.5
4 |
800 |
800 |
800 |
|
VXG41. 20 |
20 |
6.3 |
800 |
800 |
800 |
|
VXG41. 25 |
25 |
10 |
800 |
800 |
800 |
|
VXG41.32 |
32 |
16 |
800 |
800 |
800 |
|
VXG41.40 |
40 |
25 |
525 |
775 |
800 |
|
VXG41.50 |
50 |
40 |
300 |
450 |
800 |
適用介質
采用不失鍍鋅的閥桿密封材料的標準閥門，適用于以下介質 :−25…+140 °C
冷卻水
冷凍水
低溫?zé)崴?BR>生活水
高溫?zé)崴?BR>防凍水
飽和蒸汽(最大達到1.5 bar abs.)
鹽水
1) 介質溫度低于0°C時：需要ASZ6.5閥桿加熱元件來防止密封套內的閥桿凍結。
2) 防凍水和鹽水: 最低-25°C 符合DIN 3158 標準（壓力容器 II）。

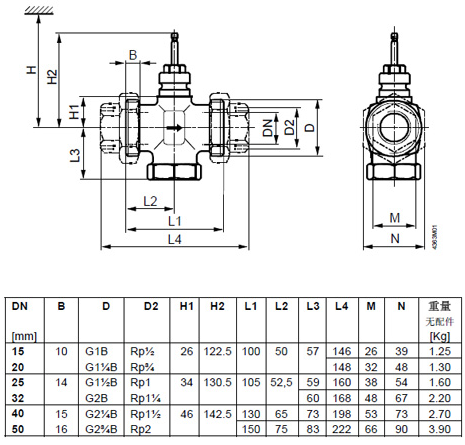

外形尺寸
