H41J襯膠止回閥
詳細內容：

H41J襯膠止回閥是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動。
本廠襯里基本類型有四種：HG41型法蘭連接直通升降式和HG42型升降立式、HG44立式、HG76旋啟式。

襯膠止回閥設計規范

遵循GB/T 12235，GB/T 12236，API 6D標準

H41J襯膠止回閥主要零部件材料表

序號

零件名稱

灰鑄鐵

鑄鋼

不銹耐酸鑄鋼

超低碳不銹耐酸鑄鋼

Z

C

P

R

PL

RL

1

閥體/閥蓋

HT250

WCB

CF8

CF8M

CF3

CF3M

2

閥瓣/閥桿

35

1Cr13

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

襯里/閥座

PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

4

緊固螺栓

WCB

1Cr17Ni2

1Cr18Ni9Ti

5

螺母

PTFE(F4)

CF8

CF8

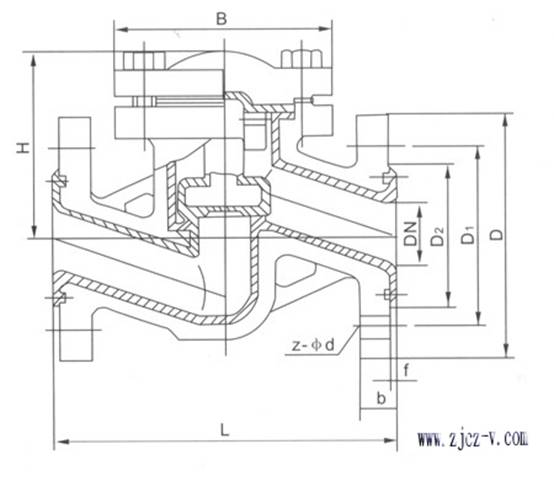

H41J襯膠止回閥主要外形和連接尺寸

公稱通經

L

D

D1

D2

f

b

Z-φd

D

D1

D2

f

b

Z-φd

DN(mm)

NPS(inch)

PN1.0MPa

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-φ14

130

95

65

2

14

4-φ14

20

3/4

150

105

75

55

2

16

4-φ14

150

105

75

2

16

4-φ14

25

1

160

115

85

65

2

16

4-φ14

160

115

85

2

16

4-φ14

32

5/4

180

135

100

78

2

18

4-φ18

180

135

100

2

18

4-φ18

40

3/2

200

145

110

85

3

18

4-φ18

200

145

110

3

18

4-φ18

50

2

230

160

125

100

3

20

4-φ18

230

160

125

3

20

4-φ18

65

5/2

290

180

145

120

3

20

4-φ18

290

180

145

3

20

4-φ18

80

3

310

195

160

135

3

22

4-φ18

310

195

160

3

22

4-φ18

100

4

350

215

180

155

3

22

8-φ18

350

215

180

3

24

8-φ18

125

5

400

245

210

185

3

24

8-φ18

400

245

210

3

26

8-φ18

150

6

480

280

240

210

3

24

8-φ23

480

280

240

3

28

8-φ23

200

8

600

335

295

265

3

26

8-φ23

495

335

295

3

30

12-φ23

250

10

622

390

350

320

3

28

12-φ23

622

405

355

3

32

12-φ25

300

12

698

440

400

368

4

28

12-φ23

698

460

410

4

34

12-φ25

350

14

787

500

460

428

4

30

16-φ23

787

520

470

4

38

16-φ25

400

16

914

565

515

482

4

32

16-φ25

914

580

525

4

40

16-φ30

450

18

978

615

565

532

4

32

20-φ25













500

20

978

670

620

585

4

34

20-φ25











H41J襯膠止回閥訂貨須知：

一、①襯膠止回閥產品名稱與型號②襯膠止回閥口徑③襯膠止回閥是否帶附件以便我們的為您正確選型④襯膠止回閥的使用壓力⑤襯膠止回閥的使用介質的溫度。
二、若已經由設計單位選定公司的襯膠止回閥型號，請按襯膠止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們公司專家為您審核把關。
