詳細內容：蒸汽和氣體活塞角座閥產品用途
蒸汽和氣體活塞角座閥是在引進國外先進技術的基礎上進行開發創新的產品。它接受氣信號來控制管路的通斷。廣泛應于食品、紡織、印染、醫療制藥和機械制造等行業。
蒸汽和氣體活塞角座閥產品特點
易安裝 氣控接口可在360℃上任意位置安裝。
高流速 比球閥高50%的流速。
長壽命 配有先導氣壓，零泄漏。
多種連接方式 螺紋、法蘭和焊接。
防水錘
蒸汽和氣體活塞角座閥工作原理
蒸汽和氣體活塞角座閥為常閉型二位二通活塞角座閥，通入氣源后，在氣壓的作用下推動活塞帶動閥芯向上運動，將主閥開啟，關閉氣源后在復位彈簧的作用下將主閥關閉
蒸汽和氣體活塞角座閥技術參數
|
接口D
[英寸] |
內孔
[mm] |
KV值
[m /h] |
最大工作壓力
[bar] |
要求最小的控制壓力[bar] |
執行機構尺寸
[ mm] |
流向 |
|
G3/8″ |
10.0 |
3.7 |
0～16 |
4～7 |
50 |
閥座上方 |
|
G1/2″ |
15.0 |
4.2 |
0～16 |
4～7 |
50 |
|
G3/4″ |
20.0 |
8. |
0～16 |
4～7 |
50 |
|
G 1″ |
25.0 |
19 |
0～16 |
4～7 |
63 |
|
G1 1/4″ |
32.0 |
27.5 |
0～16 |
4～7 |
63 |
|
G1 1/2″ |
40.0 |
42 |
0～16 |
4～7 |
63 |
|
G 2″ |
50.0 |
52 |
0～16 |
4～7 |
80 |
|
G2 1/2″ |
65.0 |
77 |
0～14 |
4～7 |
100 |

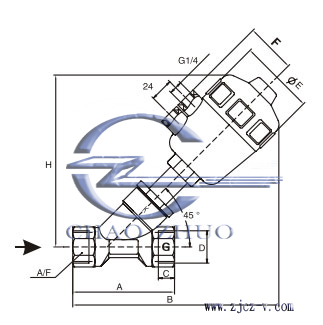

蒸汽和氣體活塞角座閥外形尺寸
|
DN |
螺紋
[mm] |
L |
L1 |
L2 |
D |
H |
|
10 |
40 |
135 |
65 |
53 |
G3/8″ |
110 |
|
15 |
50 |
173 |
85 |
64 |
G1/2″ |
137 |
|
20 |
50 |
178 |
95 |
64 |
G3/4″ |
145 |
|
25 |
63 |
210 |
105 |
80 |
G 1″ |
185 |
|
32 |
63 |
220 |
120 |
80 |
G1 1/4″ |
180 |
|
40 |
63 |
228 |
130 |
80 |
G1 1/2″ |
180 |
|
50 |
80 |
268 |
150 |
100 |
G 2″ |
215 |
|
65 |
100 |
282 |
185 |
126 |
G2 1/2″ |
340 |
|
80 |
100 |
368 |
220 |
126 |
G3″ |
300 |
