詳細內容：DS9113水冷式超高溫蝶閥產品簡介
DS9113水冷式超高溫蝶閥是我公司吸收國外先進技術引進的新產品，廣泛地應用于冶金、化工、建材、電站等行業中的超高溫氣體管道中,作為高溫氣體介質流量調節或切斷裝置,可與各種執行器配套使用組成不同性能設備。
DS9113水冷式超高溫蝶閥產品特點
該閥中的閥體采用優質碳鋼和不銹鋼內腔通水冷卻,閥板采用雙層優質耐熱鋼,內腔和軸通水冷卻,并在閥出口處設有流量開關報警功能,同時在進出口設有二個流量調節閥。具有耗水量少、耐溫高、體積小、轉動靈活、使用壽命長、操作維護方便等優點。
DS9113水冷式超高溫蝶閥主要技術參數
公稱壓力：0.1MPa
額定轉角：0～90°
普通型泄漏率：≤5% 后座型低泄漏：≤1%
工作溫度：P9 t≤950℃；P10 t≤1050℃；P11 t≤1150℃；P12 t≤1150℃；
P13 t≤1350℃ （瞬間最高溫度：≤1400℃）
適用介質：高溫?zé)煔饣蚱渌瑝m高溫氣體；
調節型：（KVGD9113a-1）配ZKJ型電動執行機構（或根據用戶選定執行機構）
電壓：根據用戶選定的執行機構而定220（或380）V.Ac；
輸入信號：0～10(4～20)mA.DC（用戶自定）；
兩位開關型：（KVGD9113b-1）配Z型電動裝置，本閥可水平或垂直安裝，但閥軸應處于水平位置安裝
DS9113水冷式超高溫蝶閥使用要求
①冷卻水消耗量:(0.01～0.03)DNm3/h,
②冷卻水壓力:0.3MPa的軟化水
③水冷卻水進口溫度:≤30℃
④用設在進出口處的二個流量調節閥進行調節進口處的進水量,使出口處的水溫度≤60～80℃,并調節出口處的水流速大于進口處的流速,同時在閥門使用前確保閥板內腔注滿水。
⑤確保冷卻水足夠循環,當流量開關報警時必須及時處理。
⑥確保進出水管道系統暢通,同時在出水管高出閥門位置。
⑦電動執行機構技術參數及原理接線圖請參閱電動執行機構使用說明書。

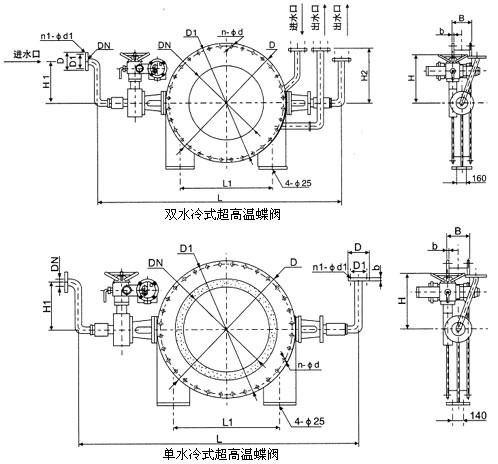

DS9113水冷式超高溫蝶閥產品外形圖
DS9113水冷式超高溫蝶閥外形連接尺寸表
|
DN |
D |
D1 |
B |
b |
n-d |
L1 |
KVGD9113a-1 |
KVGD9113a-1 |
|
L |
H |
型號 |
L |
H |
型號 |
|
150 |
375 |
335 |
190 |
16 |
12-φ18 |
375 |
1170 |
470 |
ZKJ-210 |
860 |
460 |
Z5-36 |
|
200 |
440 |
395 |
12-φ18 |
448 |
1316 |
1006 |
|
250 |
490 |
445 |
12-φ18 |
473 |
1366 |
1056 |
|
300 |
540 |
495 |
220 |
16-φ22 |
580 |
1695 |
550 |
ZKJ-310 |
1270 |
Z10-36 |
|
350 |
595 |
550 |
20 |
16-φ22 |
608 |
1751 |
1344 |
|
400 |
645 |
600 |
20-φ22 |
642 |
1841 |
1396 |
|
450 |
695 |
650 |
20-φ22 |
668 |
1870 |
1446 |
|
500 |
860 |
810 |
24-φ22 |
772 |
2189 |
690 |
ZKJ-410 |
1624 |
Z15-36 |
|
600 |
975 |
920 |
210 |
24-φ26 |
829 |
2303 |
1798 |
|
700 |
1075 |
1020 |
24-φ26 |
883 |
2411 |
1906 |
|
800 |
1175 |
1120 |
28-φ30 |
1040 |
2800 |
780 |
ZKJ-510 |
2260 |
570 |
Z20-36 |
|
900 |
1275 |
1220 |
28-φ30 |
1090 |
2900 |
2320 |
|
1000 |
1375 |
1320 |
220 |
24 |
32-φ30 |
1140 |
3010 |
2430 |
|
1200 |
1575 |
1520 |
36-φ30 |
1265 |
3260 |
2680 |
|
1400 |
1790 |
1730 |
40-φ30 |
1370 |
3520 |
978 |
ZKJ-610A |
2920 |
Z30-36 |
|
1500 |
1890 |
1830 |
240 |
28 |
40-φ30 |
1545 |
3870 |
3270 |
|
1600 |
1990 |
1930 |
44-φ30 |
1590 |
3976 |
3376 |
|
1800 |
2290 |
2230 |
48-φ30 |
1700 |
4190 |
1028 |
ZKJ-610 |
3590 |
|
2000 |
2505 |
2440 |
52-φ30 |
1800 |
4390 |
3790 |
|
2200 |
2705 |
2640 |
300 |
56-φ33 |
1900 |
4590 |
3990 |
|
2400 |
3030 |
2960 |
64-φ33 |
2000 |
4930 |
ZKJ-710 |
4240 |
660 |
Z45 |
DS9113水冷式超高溫蝶閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
