F343X蝸輪扇形盲板閥詳細資料：
F343X蝸輪扇形盲板閥產品特點及工作原理：
F343X蝸輪扇形盲板閥又稱蝸輪扇形眼鏡閥，翻板閥，扇形閥，由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構等組成。它是通過三根絲桿連成一體，并把三個閥體分別固定在底座上，構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管連接，左、中閥體分別用三根兩端帶左右梯形螺紋的絲桿連接，將三根絲桿同時作正向（或反向）旋轉，則左、中兩閥體得到壓緊（或分離）。三根絲桿中上面一根絲杠中間裝有盲板，盲板繞該軸心旋轉。下面兩根絲桿在同樣的部位上安裝有盲板的定位塊，盲板旋轉時可以防止盲板漂移，避免密封圈擦傷，其中一根絲桿上裝有蝸輪傳動機構，實現松開夾緊閥體的目的。
F343X蝸輪扇形盲板閥主要性能參數：
|
公稱壓力MPa |
0.25 |
0.15 |
0.10 |
0.05 |
|
密封試驗壓力MPa |
0.275 |
0.165 |
0.11 |
0.055 |
|
強度試驗壓力MPa |
0.40 |
0.225 |
0.15 |
0.075 |
|
適用溫度℃ |
丁青橡膠 |
硅橡膠 |
氟橡膠 |
|
＜120 |
＜250 |
＜300 |
|
適用介質 |
煤氣等有毒、有害、易燃?xì)怏w |
|
采用標準 |
連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準 |
|
主要零部件材料 |
閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠 |

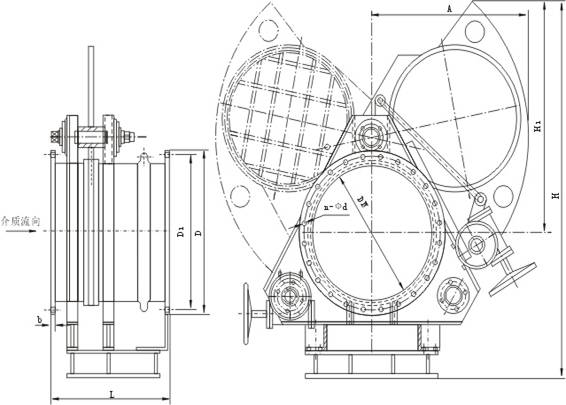

F343X蝸輪扇形盲板閥主要外形連接尺寸： 單位：mm
|
DN |
D |
D1 |
b |
n-φd |
L |
|
300 |
440 |
395 |
22 |
12-φ22 |
500 |
|
350 |
490 |
445 |
22 |
12-φ22 |
500 |
|
400 |
540 |
495 |
22 |
16-φ22 |
600 |
|
450 |
595 |
550 |
24 |
16-φ22 |
600 |
|
500 |
645 |
600 |
24 |
16-φ22 |
600 |
|
600 |
755 |
705 |
24 |
20-φ26 |
600 |
|
700 |
860 |
810 |
26 |
24-φ26 |
800 |
|
800 |
975 |
920 |
26 |
24-φ30 |
800 |
|
900 |
1075 |
1020 |
28 |
24-φ30 |
800 |
|
1000 |
1175 |
1120 |
30 |
28-φ30 |
800 |
|
1100 |
1275 |
1220 |
30 |
28-φ30 |
800 |
|
1200 |
1375 |
1320 |
30 |
32-φ30 |
800 |
|
1300 |
1475 |
1420 |
32 |
32-φ30 |
800 |
|
1400 |
1575 |
1520 |
32 |
36-φ30 |
850 |
|
1500 |
1675 |
1620 |
32 |
36-φ30 |
850 |
|
1600 |
1790 |
1730 |
32 |
40-φ30 |
850 |
|
1800 |
1990 |
1930 |
32 |
44-φ30 |
1100 |
|
2000 |
2190 |
2130 |
32 |
46-φ30 |
1100 |
