詳細內容：F743X液動扇形盲板閥結構特點
F743X液動扇形盲板閥主要由左閥體、右閥體、絲桿副、密封圈、杠桿、氣缸等零件組成，并由底坐、支撐柱構成一個剛性的結構體。閥門中設有夾緊、松開、氣缸和翻板氣缸、夾緊、松開氣缸通過杠桿副和絲桿螺旋副驅動左、右閥體完成松開、夾緊動作，翻板氣缸驅動翻板完成開關動作。橡膠密封圈嵌在閥板上，具有耐高溫密封性能好、更換方便、使用壽命長等特點。
F743X液動扇形盲板閥可以單臺遠距離控制，可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。

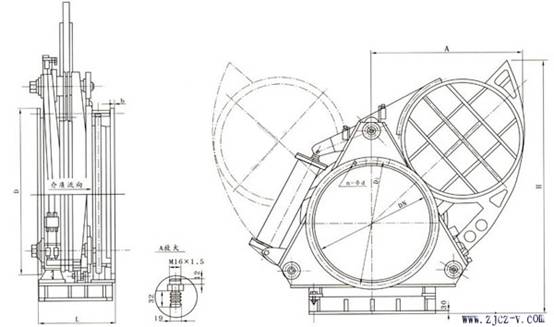

F743X液動扇形盲板閥產品結構圖
F743X液動扇形盲板閥主要外形連接尺寸
|
DN |
L |
D |
D1 |
H |
A |
b |
n-￠d |
質量 kg |
|
PN0.05 |
PN0.15 |
PN0.25 |
|
300 |
500 |
440 |
395 |
1200 |
480 |
22 |
12-23 |
205 |
225 |
250 |
|
350 |
600 |
490 |
445 |
1300 |
520 |
22 |
12-23 |
235 |
255 |
280 |
|
400 |
600 |
540 |
495 |
1400 |
580 |
22 |
16-23 |
250 |
275 |
300 |
|
450 |
600 |
595 |
550 |
1400 |
650 |
24 |
16-23 |
300 |
330 |
360 |
|
500 |
600 |
645 |
600 |
1480 |
800 |
24 |
16-23 |
350 |
385 |
420 |
|
600 |
600 |
755 |
705 |
1600 |
1000 |
24 |
20-26 |
420 |
460 |
500 |
|
700 |
600 |
860 |
810 |
1680 |
1050 |
26 |
24-26 |
560 |
610 |
670 |
|
800 |
800 |
975 |
920 |
1860 |
1129 |
26 |
24-30 |
1500 |
1650 |
1750 |
|
900 |
800 |
1075 |
1020 |
2055 |
1242 |
28 |
24-30 |
1800 |
1950 |
2050 |
|
1000 |
800 |
1175 |
1120 |
2240 |
1375 |
30 |
28-30 |
2100 |
2310 |
2500 |
|
1100 |
800 |
1275 |
1220 |
2425 |
1510 |
30 |
28-30 |
2300 |
2500 |
2750 |
|
1200 |
800 |
1375 |
1320 |
2620 |
1625 |
30 |
32-30 |
2600 |
2850 |
3200 |
|
1300 |
800 |
1475 |
1420 |
2760 |
1749 |
30 |
32-30 |
3000 |
3300 |
3600 |
|
1400 |
850 |
1575 |
1520 |
2960 |
1856 |
32 |
36-30 |
4170 |
4520 |
4900 |
|
1500 |
850 |
1690 |
1630 |
3105 |
1976 |
32 |
36-30 |
4400 |
5150 |
5650 |
|
1600 |
850 |
1790 |
1730 |
3300 |
2093 |
32 |
40-30 |
4750 |
5650 |
6150 |
|
1800 |
1100 |
1990 |
1930 |
3610 |
2335 |
32 |
44-30 |
5750 |
7350 |
7050 |
|
2000 |
1100 |
2190 |
2130 |
3960 |
2570 |
32 |
48-30 |
6750 |
9350 |
9800 |
F743X液動扇形盲板閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
