一、直通單座調節閥結構與使用特點
1、閥體內只有一個閥芯和閥座，見圖4-17。DN≥25時，閥芯為雙導向（現在的精小型單座閥已改為單導向）；DN≤20的，閥芯為單導向。該閥產生于四十年代，六十年代國內聯合設計，屬六十年代水平的產品，其使用特點如下：
（1）由于只有一個閥芯，容易保證密封，泄漏量小，但不能完全切斷，其標準泄漏量為
0.01％KV，因此適用于泄漏量要求小的場合。當進一步設計后，可作為切斷閥使用。
（2）正因?yàn)橹挥幸粋�(gè)閥芯，壓差對閥芯產生的不平衡推力大。設閥前壓力為P1，閥后壓力
為P2，閥桿直徑為ds，閥座直徑為dg ，見圖4－17中的，則往上的推力為0.25πdg2Pl，往下的推力為0.25π（dg2-ds2）P2。
不平衡力是：Ft＝0.25πdg2Pl－0.25（dg2-ds2）P2
＝0.25π（dg2△P＋ds2P2）

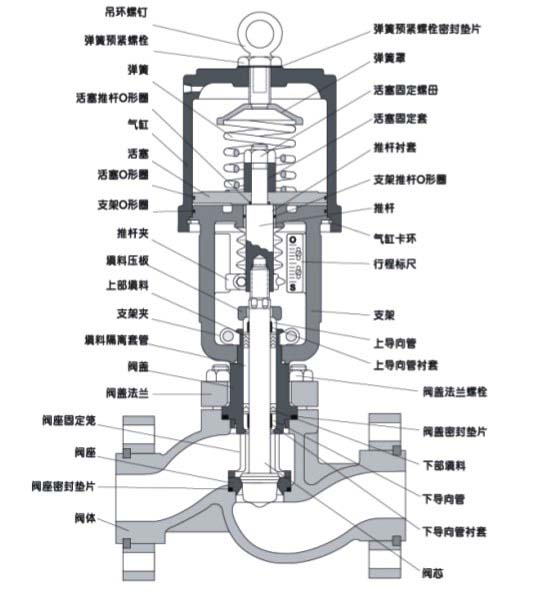

直通單座調節閥結構圖
2、由公式可知，口徑越大，上推的不平衡力越大，所以，允許壓差△P越小，因此直通單座調節閥僅適用于△P小的場合，否則必須選用推力大的執行機構，或配用閥門定位器。但口徑較小時，因△P作用面積小，也可用于大壓差場合。
3、因閥體流路較復雜，加之導向處易被固體卡住，不適用于高粘度、懸浮液、含固體顆粒等易沉淀、易堵塞的場合。
4、太笨重。
二、直通單座調節閥使用須知
該閥主要優點一個：泄漏�。恢饕秉c(diǎn)三個：允許壓差小、易堵卡、太笨重。因此，它僅適用于泄漏要求較嚴，壓差不大的干凈介質場合；反過來講，不干凈介質、壓差較大時不能用。取代它的產品是精小型單座閥（重量、高度下降30％）和全功能超輕型調節閥（泄漏小、壓差大、不干凈介質場合可用，且重量約輕70％，尤其DN≥65時效果更明顯）。
