HCU型氣動不平衡籠式調節閥
詳細內容：

HCU型氣動不平衡籠式調節閥概述

HCU不平衡籠式調節閥，閥芯采用套筒導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，耐空氣腐蝕。流量特性精度高，符合IEC534-2標準。

調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。

HCU型氣動不平衡籠式調節閥閥　體

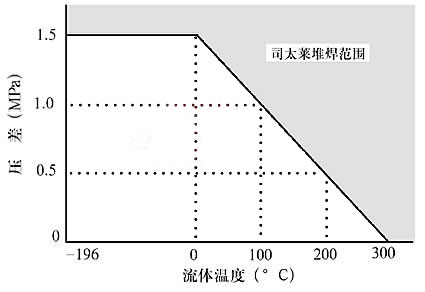

型式：直通單座鑄造球型閥公稱通徑：40、50、65、80、100、150、200mm 公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa 連接型式 法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等焊接連接：嵌接焊SW（40～50mm）對接焊BW(65～200mm) 材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等上閥蓋：常溫型（P）：-17～+230℃ 伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃ 伸長Ⅱ型（E2I）：-100～-45℃ 伸長Ⅱ型（E2W）：-196～-100℃ 注:工作溫度不準超過各種材料的允許范圍。 壓蓋型式：螺栓壓緊式填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料閥內組件閥芯型式：柱塞型壓力不平衡式閥芯流量特性：高容量流量特性金屬閥座：等百分比特性（%）和線性特性（L）,高精度流量特性，參考圖2 金屬閥座：等百分比特性（%）和線性特性（L）材料：不銹鋼（1Cr18Ni9Ti、17-4PH、0Cr17Ni12Mo2、17-4PH、9Cr18、316L）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等注：司太萊堆焊的適用范圍，參考圖

HCU型氣動不平衡籠式調節閥執行機構
型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）氣源接口：Rc1/4” 環境溫度：-30～+70℃ 閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

HCU型氣動不平衡籠式調節閥性能
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級回差：帶定位器：小于全行程的1%，不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）基本誤差：帶定位器：小于全行程的±1%，不帶定位器：小于全行程的±5% 注：采用標準的V型聚四氟乙烯填料可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
HCU型氣動不平衡籠式調節閥Cv值和行程
I.高容量閥芯

公稱通徑

40

50

65

80

100

150

200

閥座直徑

40

50

65

80

100

150

200

額定Cv值

30

50

85

125

200

420

700

額定行程

25

38

50

75

II.高精度流量特性閥芯

公稱通徑

40

50

65

80

100

150

200

閥座直徑

25

32

40

32

40

50

40

50

65

50

65

80

65

80

100

100

125

150

125

150

200

額定Cv值

10

17

24

17

24

44

24

44

68

44

68

99

68

99

175

175

275

360

275

360

640

額定行程

25

38

50

75

注：1、符號○表示閥的規格范圍。

HCU型氣動不平衡籠式調節閥流量特性

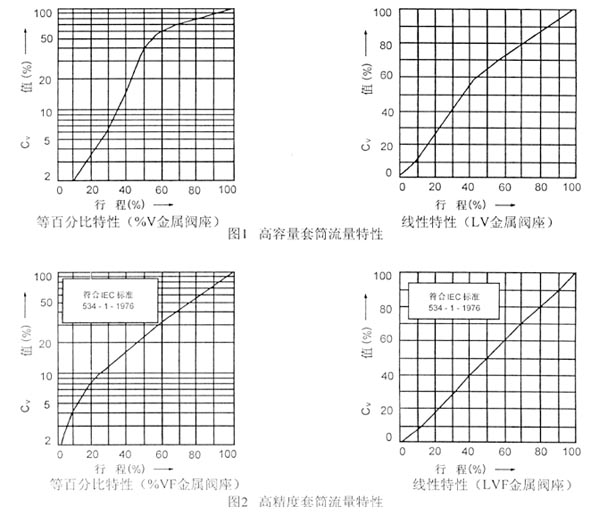

典型的流量特性曲線
http://www.zjdrfm.com/uploadfile/news/0909/29/200909290813205949.jpg
http://www.zjdrfm.com/uploadfile/news/0909/29/200909290813208437.jpg

HCU型氣動不平衡籠式調節閥允許壓差
A.氣—關式閥 100KPa

http://www.zjdrfm.com/uploadfile/news/0909/29/200909290813209846.jpg

執行機構

供氣壓力

彈簧范圍

定位器

允許壓差

公稱通徑

40

50

65

80

100

150

200

LHA2D

1.4

0.2～1.0

有或無

3.4

2.0

-

-

-

-

-

4.0

0.8～2.4

有

6.8

4.0

-

-

-

-

-

LHA3D

1.4

0.2～1.0

有或無

6.1

3.6

2.5

1.8

1.0

0.5

-

4.0

0.8～2.4

有

12.2

7.2

5.2

3.6

2.0

1.0

-

LHA4D

1.4

0.2～1.0

有或無

-

-

4.5

3.1

1.8

0.9

0.6

4.0

0.8～2.4

有

-

-

9.0

6.2

3.6

1.8

1.2

LVA5D

1.4

0.2～1.0

有或無

-

-

-

-

2.4

1.2

0.8

2.6

0.2～1.0

有

-

-

-

-

4.8

2.4

1.6

B.氣—開式閥 100KPa

http://www.zjdrfm.com/uploadfile/news/0909/29/200909290813206672.jpg

執行機構

供氣壓力

彈簧范圍

定位器

允許壓差

公稱通徑

40

50

65

80

100

150

200

LHA2R

1.4

0.2～1.0

有或無

3.4

2.0

-

-

-

-

-

3.0

0.8～2.4

有

6.8

4.0

-

-

-

-

-

LHA3R

1.4

0.2～1.0

有或無

6.1

3.6

2.6

1.8

1.0

0.5

-

3.0

0.8～2.4

有

12.2

7.2

5.2

3.6

2.0

1.0

-

LHA4R

1.4

0.2～1.0

有或無

-

-

4.5

3.1

1.8

0.9

0.6

3.0

0.8～2.4

有

-

-

9.0

6.2

3.6

1.8

1.2

LVA5R

1.4

0.2～1.0

有或無

-

-

-

-

2.4

1.2

0.8

2.8

0.8～2.4

有

-

-

-

-

4.8

2.4

1.6

注:1.最大允許壓差不超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。
2.黑線框內數字表示閥配用標準規格執行機構。
Ⅱ.閥配用LVP執行機構

http://www.zjdrfm.com/uploadfile/news/0909/29/200909290813207245.jpg

執行機構

供氣壓力

允許壓差

公稱通徑

100

150

200

LVP5

3

3.9

1.8

-

4

5.3

2.4

-

5

6.6

3.0

-

LVP6

3

7.1

3.2

2.3

4

9.4

4.3

3.1

5

11.8

5.4

3.9

LVP7

3

-

4.8

3.5

4

-

6.4

4.6

5

-

8.0

5.8

注:1、如果執行機構帶有輔助氣源，應選二者中較小一個供氣壓力作為計算允許壓差的基礎。
2、最大允許壓差不準超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。

HCU型氣動不平衡籠式調節閥法蘭距 mm

公稱通徑

A

ANSI 125 FF
ANSI 150 RF
JIS 10K FF RF
PN1.6

JIS 16K RF

ANSI 300 RF
JIS 20K RF
JIS 30K RF
PN4.0

ANSI 600RF
JIS 40K RF
PN6.4

JIS 16K
溝槽型
嵌入型

JIS 20
溝槽型
嵌入型

JIS 30K
溝槽型
嵌入型

JIS 40K
溝槽型
嵌入型

40

222

231

235

251

235

236

248

251

50

254

263

267

286

265

267

276

286

65

276

288

292

311

290

292

303

311

80

298

313

317

337

310

317

326

337

100

352

364

368

394

360

368

379

394

150

451

465

473

508

475

473

486

508

200

543

560

568

610

570

568

580

610

公稱通徑

A

ANSI 150
RJ

ANSI 300
RJ

ANSI 600
RJ

ANSI 300
LG

ANSI 600 LG

ANSI 150
SW、BW

ANSI 150、600
SW、BW

40

235

248

251

244

248

251

251

50

267

283

289

276

283

286

286

65

289

308

314

302

308

311

311

80

311

333

340

327

333

337

337

100

365

384

397

378

391

394

394

150

464

489

511

483

505

473

508

200

556

584

613

578

606

568

610

注：法蘭距符合IEC534-3標準。
HCU型氣動不平衡籠式調節閥外形尺寸mm

公稱通徑

執行機構

H

C

φB

E

常溫型（P）

伸長Ⅰ型（E1）

伸長Ⅱ型（E2I）

伸長Ⅱ型（E2W）

40

LHA2D、R

500

665

780

1020

281

267

70

LHA3D、R

590

760

875

1140

363

350

50

LHA2D、R

500

670

785

1025

281

267

80

LHA3D、R

595

765

,,

875

1140

363

350

65

LHA3D、R

630

800/810

930

1180

363

350

88

LHA4D、R

865

1035/1045

1165

1495

520

470

80

LHA3D、R

635

810/820

955

1190

363

350

98

LHA4D、R

870

1045/1055

1190

1505

520

470

100

LHA3D、R

660

860/870

1020

1205

363

350

113

LHA4D、R

890

1100/1110

1255

1520

520

470

LVA5D

1300

1515

1710

1940

-

620

LVA5R

1420

1635

1820

2050

-

620

LVA6R

1160

1375

1560

1790

-

445

LVP5

940

1155

1340

1570

-

345

LVP6

1150

1365

1550

1780

-

445

150

LHA4D、R

955

1190/1215

1425

1570

520

470

170

LVA5D

1360

1620

1870

2000

-

620

LVA5R

1480

1740

1980

2110

-

620

LVA6R

1220

1480

1720

1850

-

445

LVP5

1000

1260

1500

1630

-

345

LVP6

1210

1470

1710

1840

-

445

LVP7

1290

1550

1790

1920

-

545

200

LHA4D、R

1090

1350

1580

1710

520

470

220

LVA5D

1475

1740

2025

2155

-

620

LVA5R

1585

1850

2145

2275

-

620

LVP6

1375

1635

1875

2005

-

445

LVP7

1455

1715

1955

2085

-

545

備注：
1、表上H欄尺寸是調節閥不帶手輪機構的數值，如果帶頂裝手輪機構，那么要相應加上手輪機構的尺寸。
2、伸長Ⅰ型H欄尺寸，左邊數字為JIS 10K和ANSI 125，150的閥，右邊數字為JIS 16K和ANSI300以上的閥。
