詳細內容：Q611F氣動三片式球閥概述
氣動三片式球閥是由雙（單）作用氣動活塞式執行器和內螺紋（對焊式）球閥組成。其閥體可分為整體式、二段式、三段式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。
Q611F氣動三片式球閥工作原理
當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°
氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。
回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置
定位器可調節閥門管道流量
Q611F氣動三片式球閥主要技術參數
|
氣動執行器 |
型號 |
QW-TZ精小型系列、AT單作用系列 |
|
控制形式 |
雙作用/單作用 |
|
作用形式 |
切斷/調節 |
|
氣源壓力 |
0.4 ～ 0.8 MPa |
|
最大回轉角度 |
90°～92° |
|
回信器 |
AC220V AC110V DC24V |
|
控制信號 |
電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa |
|
控制氣源 |
潔凈、干燥壓縮空氣 |
|
工作溫度 |
-20℃ ～ +90℃ |
Q611F氣動三片式球閥閥體主要零件材料
|
零件名稱 |
閥體 |
球芯 |
閥座 |
閥桿 |
填料 |
|
Q611F-16
Q611F-25 |
304 |
0Cr18Ni9 |
增強聚四氟乙烯 |
0Cr18Ni9 |
增強聚四氟乙烯 |
|
316 |
0Cr17Ni12Mo2 |
增強聚四氟乙烯 |
0Cr17Ni12Mo2 |
增強聚四氟乙烯 |
Q611F氣動三片式球閥主要性能規范
|
型 號 |
公稱壓力
PN（MPa） |
試驗壓力Ps（MPa） |
工作溫度
（℃） |
適用介質 |
|
殼體 |
密封 |
|
Q611F-16P（R） |
1.6 |
2.4 |
1.76 |
-20～150 |
水、蒸汽、油品、酸類 |
|
Q611F-25P（R） |
2.5 |
3.75 |
2.75 |
|
Q611F-40P（R） |
4.0 |
6.0 |
4.4 |
Q611F氣動三片式球閥氣動執行器主要部件材料
|
零件名稱 |
缸體 |
端蓋 |
活塞 |
軸 |
O型圈 |
螺栓 |
|
QW-TZ
AT |
鋁合金型材
硬質陽極氧化 |
壓鑄鋁合金
環氧樹脂噴涂 |
壓鑄鋁 |
鋼
鍍鎳磷合金 |
NBR |
SUS304 |

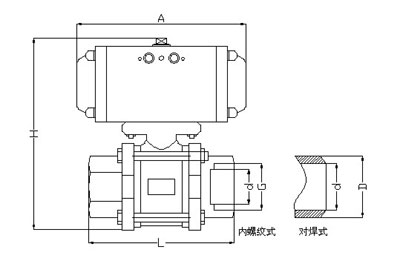

Q611F氣動三片式球閥主要外形尺寸
|
公稱通徑 |
尺 寸 |
氣動執行器 |
|
G |
A |
H |
L |
d |
D |
|
10 |
3/8 |
131 |
142 |
65 |
12.7 |
18 |
AT1 |
|
15 |
1/2 |
131 |
148 |
67 |
15 |
24 |
AT1 |
|
20 |
3/4 |
131 |
167 |
82 |
20 |
28 |
AT1 |
|
25 |
1 |
131 |
175 |
91 |
25 |
34 |
AT1 |
|
32 |
11/4 |
185 |
210 |
108 |
32 |
41 |
AT2 |
|
40 |
11/2 |
185 |
238 |
129 |
38 |
49 |
AT2 |
|
50 |
2 |
185 |
245 |
148 |
50 |
62 |
AT2 |
Q611F氣動三片式球閥訂貨須知：
一、①氣動三片式球閥產品名稱與型號②氣動三片式球閥口徑③氣動三片式球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的氣動三片式球閥型號，請按氣動三片式球閥型號直接向我司銷售部訂購。
