ZZWP-G自力式電控溫度調節閥產品介紹

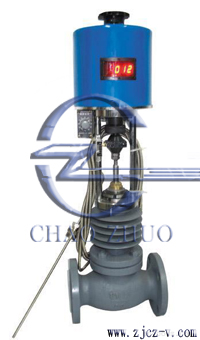

自力式電控溫度調節閥(適用于較大口徑及導熱油控制),該閥最大的特點只需普通220V電源,利用被調介質自身能量,直接對蒸汽、熱氣、熱油與氣體等介質的溫度實行自動調節和控制,亦可使用在防止對過熱或熱交換場合,該閥結構簡單,操作方便,選用調溫范圍廣、響應時間快、密封性能可靠,并可在運行中隨意進行調節,因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應 |
ZZWP-G自力式電控溫度調節閥產品特點 |
本系列產品公稱通徑由20至200mm,公稱壓力有1.0、1.6、4.0、6.4MPa,使用溫度范圍由-20℃~350℃,接受信號為0~10mA.DC或4~20mA.DC來改變被調介質流量,使被控工藝參數保持在給定值,其中單座調節型適用于壓差較小,介質粘度較大或稍有顆粒雜質場合。套筒調節型適用于壓差較大場合 |
ZZWP-G自力式電控溫度調節閥主要零件材料 |
主要零件材料 閥體、閥蓋:HT200、ZG230-450、ZG1Cr18Ni9Ti 閥芯:ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯 填料:聚四氟乙烯、柔性石墨 推桿、襯套:2Cr13 墊片:橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片 波紋管:1Cr18Ni9Ti |
ZZWP-G自力式電控溫度調節閥技術參數 |
主要技術參數
公稱通徑DN(mm)
(閥座直徑dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
(10) |
(12) |
(15) |
(20) |
額定流量系數 |
直級 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
額定行程 |
16 |
25 |
40 |
60 |
公稱壓力PN(MPa) |
1.0 1.6 4.0 6.4 |
固有流量特性 |
直線、等百分比 |
固有可調比 |
50 |
允許泄漏量 |
單座 |
硬密封:IV級 軟密封:VI級 |
套筒 |
硬密封:II級 軟密封:VI級 |
工作溫度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
信號范圍(mA.DC) |
0~10 4~20 |
作用方式 |
電關式 電開式 |
使用環境溫度(℃) |
電動調節閥:-20~70℃ |
使用環境濕度 |
電動調節閥:≤95% |
電源電壓 |
220V 50Hz |
本產品性能指標貫徹GB/T4213-92。 配套用電動執行機構有關技術參數
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
電動執機機構 |
普通型 |
ZAZ-60 DKZ-310 |
ZAZ-60 DKZ-310 |
DKZ-410 |
DKZ-410 DKZ-510 |
電子型 |
JHZAZ1 |
JHZAZ1 |
JHZAZ3 |
JHZAZ3 |
電動執行機構推力(N) 全行程時間(S) |
普通型 |
400 4000 |
400 4000 |
6400 |
6400 16000 |
電子型 |
2000 |
4000 |
6000 |
8000 |
普通型 |
12.5 |
20 |
32 |
48 |
|
電子型 |
30 |
30 |
48 |
60 |
消耗功率(N) |
普通型 |
28 |
35 |
電子型 |
6 |
15 |
25 |
40 |
表中數據僅為常規配置,具體選用根據主要參數及用戶要求而定。 |
|
ZZWP-G自力式電控溫度調節閥允許壓差 |
單座調節型允許壓差表 單位:MPa
公稱通徑 (mm)
推力(N) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
10 |
12 |
15 |
20 |
400 |
3.90 |
2.71 |
1.73 |
0.95 |
0.62 |
0.37 |
0.24 |
0.15 |
|
|
|
|
|
|
2000 |
6.40 |
6.40 |
6.40 |
4.87 |
3.11 |
|
|
|
|
|
|
|
|
|
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
6.11 |
3.73 |
2.39 |
1.53 |
|
|
|
|
|
|
6000 |
|
|
|
|
|
|
|
|
1.38 |
0.91 |
0.54 |
|
|
|
6400 |
|
|
|
|
|
|
|
|
1.45 |
0.95 |
0.61 |
0.40 |
0.28 |
0.15 |
8000 |
|
|
|
|
|
|
|
|
|
|
|
0.50 |
0.34 |
0.19 |
16000 |
|
|
|
|
|
|
|
|
|
|
|
0.98 |
0.68 |
0.38 |
套筒調節型允許壓差表
公稱通徑 推力(N) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
400 |
1.94 |
1.62 |
1.31 |
1.08 |
0.88 |
|
|
|
|
|
|
2000 |
6.40 |
6.40 |
|
|
|
|
|
|
|
|
|
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
|
|
|
|
|
|
6000 |
|
|
|
|
|
6.40 |
6.40 |
6.40 |
|
|
|
6400 |
|
|
|
|
|
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
8000 |
|
|
|
|
|
|
|
|
6.40 |
6.40 |
6.40 |
16000 |
|
|
|
|
|
|
|
|
6.40 |
6.40 |
6.40 |
允許壓差值若大于公稱壓力,則取公稱壓力值。
|
|
ZZWP-G自力式電控溫度調節閥性能指標 |
主要性能指標
序號 |
項目 |
單座閥 |
套筒閥 |
1 |
基本誤差(%) |
±2.5 |
2 |
回差(%) |
2.0 |
3 |
死區(%) |
3.0 |
4 |
額定行程偏差(%) |
+2.5 |
5 |
額定流量系數偏差(%) |
±10 |
6 |
固有流量特性 |
符合IEC534-1、GB/T4213-92中規定的斜率偏差 |
普通型 單位:mm
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
A |
460 |
530 |
630 |
B |
230 |
230 |
260 |
H1 |
490 |
540 |
625 |
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
H2 |
175 |
180 |
215 |
218 |
230 |
280 |
285 |
315 |
400 |
460 |
540 |
H3 |
53 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
重量 |
PN1640 |
50 |
5254 |
56 |
58 |
75 |
87 |
95 |
132 |
135 |
155 |
|
PN64 |
53 |
56 |
58 |
65 |
68 |
84 |
110 |
129 |
177 |
180 |
210 |
電子型 單位:mm
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
D |
φ155 |
φ162 |
φ170 |
H4 |
290 |
325 |
380 |
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
H5 |
175 |
180 |
215 |
218 |
230 |
280 |
285 |
315 |
400 |
460 |
540 |
H6 |
53 |
58 |
70 |
75 |
82 |
92 |
100 |
110 |
125 |
142 |
170 |
重量 |
PN1640 |
10 |
12 |
15 |
17 |
18 |
34 |
46 |
54 |
76 |
79 |
100 |
PN64 |
13 |
16 |
19 |
26 |
27 |
43 |
69 |
85 |
120 |
125 |
150 |
|
ZZWP-G自力式電控溫度調節閥連接標準 |
連接尺寸及標準 法蘭標準:鑄鐵法蘭按GB4216-84、鑄鐵法蘭按GB9113-88 法蘭密封面型:PN10、PN16為凸面 PN40、PN64為凹凸面,閥體為凹面 結構長度:GB12221-89 夾套保溫型夾套載熱體接口:對焊φ18×4 閥體法蘭及法蘭端面距離可以按用指定的標準制造。如ANSI、JIS、DIN等標準 |
