詳細內容：V230Y氮封閥 概述
V230Y氮封閥由控制閥、執行器和指揮器組成，是一種無需外加能源，利用被調介質自身壓力為動力源，進行自動調節壓力恒定的節能型產品，該閥控制精度高，比一般自力式調壓閥高一倍左右，適合在控制精度要求較高的場合。
（B）控制閥后壓力
（K）控制閥前壓力
V230Y氮封閥 主要零件材料
閥 體：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
閥 芯：1Cr18Ni9Ti Cr18Ni12Mo2Ti
閥 座：1Cr18Ni9Ti Cr18Ni12Mo2Ti
波紋管：1Cr18Ni9Ti
膜 蓋：A3、1Cr18Ni9Ti
膜 片：丁青橡膠、耐油像膠、氟橡膠
V230Y氮封閥主要技術參數
|
公稱通徑DN（mm） |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
|
閥座直徑 |
6 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
額定流量系數KV |
3.2 |
5 |
8 |
11 |
20 |
50 |
80 |
100 |
160 |
|
|
壓力調節范圍KPa |
0.5～5.5、5～10、9～14、13～19、18～24、23～28
27～33、31～38、36～44、42～51、49～58、56～66 |
|
公稱壓力PN（MPa） |
1.0 1.6 |
|
被調介質溫度（°C） |
≤80 |
|
調節精度（%） |
±10 |
|
允許泄漏量 |
10-4X閥額定容量 |

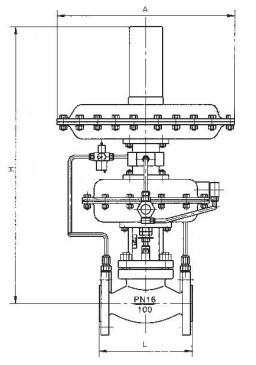

V230Y氮封閥 外形尺寸
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
A |
395 |
|
H |
680 |
690 |
710 |
720 |
735 |
797 |
837 |
1050 |
|
L |
185 |
200 |
205 |
222 |
254 |
276 |
298 |
352 |
|
法蘭標準 |
GB:1.6、2.5、4.0MPa ANSI:150、JIS:10K |
注：本表法蘭距離以PN16為依據。
V230Y氮封閥 訂貨須知
一、①V230Y氮封閥產品名稱與型號 ②V230Y氮封閥口徑 ③V230Y氮封閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的V230Y氮封閥型號，請按V230Y氮封閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門專家為您審核把關。
感謝您訪問我們的網站http://bagsfair.cn,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
