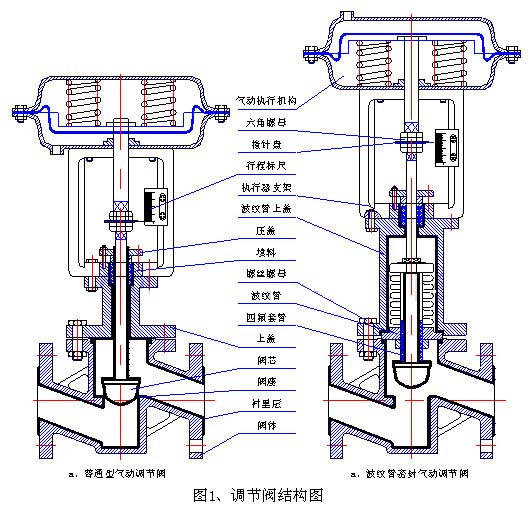

詳細內容：ZJHPFW氣動波紋管襯氟調節閥是一種頂導向結構，閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大，可調范圍廣。上閥蓋采用波管紋密封結構，可徹底消除工藝介質從閥桿運動間隙向外泄漏的可能性，這是波紋管密封閥的顯著特點之一。由于波紋管元件本身變形性和卓著的抗老化性，完全克服了填料密封閥通常存在的填料老化和溫差敏感等弱點。其次，采用波紋管—填料雙重密封結構，安全可靠性更好。因此，它在劇毒，強腐蝕性，放射性等稀有特殊介質的自動控制系統中得到廣泛應用。閥芯導向面積大，抗振性好，配用ZHA/B多彈簧氣動執行器，結構緊湊，輸出力大。
ZJHPFW氣動波紋管襯氟調節閥執行機構配置
|
型號 |
ZHA-22
ZHB-22 |
ZHA-23
ZHB-23 |
ZHB-34
ZHB-34 |
ZHA-45
ZHB-45 |
|
有效面積cm2 |
350 |
350 |
560 |
900 |
|
行程mm |
16 |
25 |
40 |
60 |
|
彈簧范圍KPa |
20～100(標準):40～200;
80～240; 20～60; 60～100 |

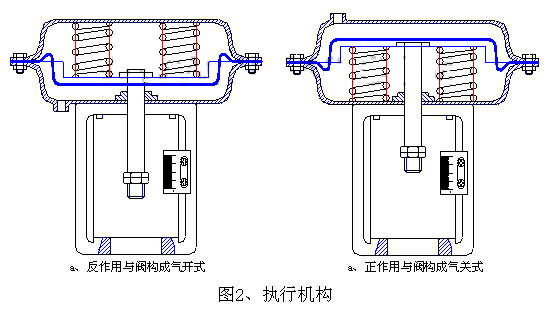

ZJHPFW氣動波紋管襯氟調節閥執行機構
型式:ZHA(B)多彈簧薄膜執行機構膜片材料:乙丙橡膠夾尼龍布、丁青橡膠惡夾尼龍布彈簧范圍:20～100、80～240kPa 供氣壓力:140～400kPa 氣源接口:Rc1/4” 環境溫度:-30～+70℃ 閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
ZJHPFW氣動波紋管襯氟調節閥允許壓差
|
供氣壓力 |
彈簧范圍 |
允許壓差 |
|
公稱通徑 |
|
G3/4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
1.4 |
0.2～1.0 |
16 |
16 |
8 |
5 |
5 |
3 |
2.5 |
2 |
1.2 |
0.8 |
|
4.0 |
0.8～2.4 |
16 |
16 |
16 |
12 |
11 |
7 |
6.5 |
4.5 |
2.8 |
2.0 |
ZJHPFW氣動波紋管襯氟調節閥性能
泄漏量:小于閥額定容量的0.01% 回差:帶定位器：小于全行程的1% 基本誤差:帶定位器：小于全行程的±1% 注：采用標準的V型聚四氟乙烯填料 可調范圍 30：1 Kv值和行程
|
公稱通徑 |
G3/4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
閥座直徑 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Kv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
額定行程 |
10 |
16 |
25 |
40 |
60 |
ZJHPFW氣動波紋管襯氟調節閥訂貨須知 1.氣動波紋管襯氟調節閥產品型號與名稱 2.氣動波紋管襯氟調節閥公稱通徑DN(mm) 3.氣動波紋管襯氟調節閥公稱壓力 4.氣動波紋管襯氟調節閥流量特性要求 5.氣動波紋管襯氟調節閥閥體材質及閥內件材料 6.氣動波紋管襯氟調節閥介質種類和溫度范圍 7.氣動波紋管襯氟調節閥閥前后壓力(壓差) 8.氣動波紋管襯氟調節閥密封形式 9.氣動波紋管襯氟調節閥配套附件,建議用戶安裝空氣過濾器三聯件與二位五通電磁閥
