詳細內容：ZMAM氣動套筒調節閥產品概述：
ZMAM氣動套筒調節閥形小、體輕、高性能、大容量,是符合IEC標準的新一代通用調節閥產品。它廣泛應用于石化、輕紡等行業中一般流體介質和工藝條件且安裝空間緊湊的自動控制系統。
本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下:
1、采用平衡型閥芯,不平衡力小,允許壓差大,操作穩定。
2、閥芯導向面大,可改善由渦流和沖擊引起的振蕩,并減少損壞。
3、比普通單雙座調節閥噪聲降低10dB左右。
4、結構簡單,裝拆維修方便。
ZMAM氣動套筒調節閥主要技術性能指標
|
項目 |
指標值 |
|
基本誤差％ |
不帶定位器 |
±5.0 |
|
帶定位器 |
±1.0 |
|
回差％ |
不帶定位器 |
3.0 |
|
帶定位器 |
1.0 |
|
死區％ |
不帶定位器 |
3.0 |
|
帶定位器 |
0.4 |
|
允許泄漏量L/h |
1×10-3×閥額定容量 |
ZMAM氣動套筒調節閥規格與技術參數
|
公稱通徑mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
可與本公司
商洽生產 |
|
額定流量
系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
|
公稱壓力MPa |
0.6 1.6 4.0 6.4 |
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
|
|
|
流量特性 |
直線、等百分比、快開型 |
|
介質溫度℃ |
-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型) |
|
法蘭尺寸 |
鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79 |
|
法蘭形式 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 |
|
閥體材質 |
PN
(MPa) |
0.6,1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
|
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|
閥體型式 |
直通單座鑄造球型閥 |
|
閥芯材質 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
|
上閥蓋形式 |
普通式(常溫型)、熱片式(中溫型)、低溫型 |
|
可配附件 |
定位器 手輪 電/氣轉換器 空氣過濾減壓器 |
|
可調比R |
30:1 |
|
氣源接頭 |
M16×1.5 |
ZMAM氣動套筒調節閥執行機構主要技術參數
|
型 號 |
ZHA(B)-1 |
ZHA(B)-2 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
ZHA(B)-6 |
|
有效面積cm2 |
200 |
280 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
10 |
16 |
25 |
40 |
60 |
1000 |
|
彈簧范圍KPa |
20～100(標準)；40～200；80～240；20～60；60～100 |
ZMAM氣動套筒調節閥允許壓差
|
供氣壓力
MPa |
彈簧壓力
KPa |
公稱通徑 |
20 |
20 |
20 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
0.14 |
20-100 |
允許壓差MPa |
5.3 |
3.7 |
2.3 |
1.3 |
0.8 |
0.5 |
0.5 |
0.3 |
0.25 |
0.2 |
0.12 |
0.12 |
0.08 |
0.05 |
0.05 |
0.035 |
|
0.24 |
40-200 |
6.4 |
6.4 |
5.5 |
3.1 |
1.8 |
1.2 |
1.1 |
0.7 |
0.65 |
0.45 |
0.18 |
0.18 |
0.10 |
0.10 |
0.10 |
0.07 |

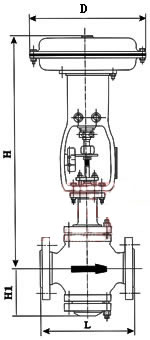

ZMAM氣動套筒調節閥外形尺寸
|
DN |
D |
PN(MPa) |
H |
H1 |
|
|
1.6 |
4.0 |
6.4 |
常 溫型 |
中溫型 |
|
25 |
280 |
185 |
190 |
200 |
685 |
835 |
115 |
|
32 |
280 |
200 |
210 |
210 |
696 |
847 |
120 |
|
40 |
325 |
220 |
230 |
235 |
754 |
905 |
130 |
|
50 |
325 |
250 |
255 |
265 |
784 |
935 |
145 |
|
65 |
410 |
275 |
285 |
295 |
1065 |
1219 |
180 |
|
80 |
410 |
300 |
310 |
320 |
1076 |
1239 |
195 |
|
100 |
410 |
350 |
355 |
370 |
1085 |
1248 |
200 |
|
125 |
495 |
410 |
425 |
440 |
1286 |
1498 |
245 |
|
150 |
495 |
450 |
460 |
475 |
1306 |
1518 |
255 |
|
200 |
495 |
550 |
560 |
570 |
1381 |
1593 |
275 |
|
250 |
620 |
670 |
740 |
752 |
1455 |
1645 |
380 |
|
300 |
620 |
770 |
803 |
819 |
1510 |
1690 |
430 |
ZMAM氣動套筒調節閥主要零件材料溫度范圍
|
零件名稱 |
材料 |
溫度范圍 |
|
閥 體
上閥蓋 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
閥芯、閥座、閥桿 |
1Cr18Ni9 |
-250～550℃ |
|
上下膜片 |
A3鋼板 |
|
|
支架、頂蓋 |
HT200 |
|
|
壓縮彈簧 |
60Si2Mn |
|
|
波紋薄膜 |
5806膠夾480D尼龍66網眼布 |
|
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
|
碳纖維 |
-120～350℃ |
|
柔性石墨 |
-40～600℃ |
