詳細內容：ZDAPG電子式高溫籠式調節閥是由3810系列電子式電動執行機構和高溫調節閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電子式電動高溫調節閥調節機構采用平衡式閥塞結構，電子式高溫籠式調節閥具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差不大、溫度壓力較大等特點。電子式高溫籠式調節閥廣泛使用于流量大，溫度高，泄漏量要求不嚴格的場合�？膳渲�3410系列開關型電動執行器，只控制高溫高壓介質的通斷。
可配置防爆型電動執行器，滿足苛刻工況和危險易燃易爆場所
ZDAPG電子式高溫籠式調節閥 主要技術參數
ZDAPG電子式高溫籠式調節閥閥體部分
1、閥芯形式：單座，籠式，套筒。
2、流量特性：線性，等百分比。
3、閥體形式：直通鑄造球形閥。
4、公稱通徑：DN25~300mm
5、公稱壓力：1.6-6.4MPa
6、法蘭標準：GB/T9113、 JB/T79
7、閥蓋形式：高溫型+230～+450℃、超高溫型+230～+560℃ 。
8、密封填料：金屬石墨纏繞墊片、柔性石墨、碳纖維填料。
ZDAPG電子式高溫籠式調節閥執行機構
|
執行器型號 |
3810L，3410L直行程系列 |
|
主要技術參數 |
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 |
|
環境溫度：-25～+70℃、環境濕度：≤95% |
ZDAPG電子式高溫籠式調節閥 主要性能指標
|
項目 |
指標值 |
|
基本誤差% |
配3810L±2.5； |
|
回差% |
配381L ±2.0； |
|
死區% |
1.0 |
|
始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
|
始點±2.5 |
終點±2.5 |
|
電關 |
始點 |
±2.5 |
|
終點 |
±2.5 |
|
額定行程偏差% |
≤2.5 |
|
泄露量L/h |
0.01%×閥額定容量 |
|
可調范圍R |
30：1 |
ZDAPG電子式高溫籠式調節閥 主要零件材料
|
1 |
閥體 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
閥座、套筒 |
304 |
304 |
316 |
316L |
|
3 |
閥芯 |
304 |
304 |
316 |
316L |
|
4 |
導向套、并帽 |
304 |
304 |
316 |
316L |
|
5 |
閥蓋 |
WCB |
CF8 |
CF8M |
CF3M |
|
6 |
閥桿 |
304 |
304 |
316 |
316L |
|
7 |
散熱片 |
304 |
304 |
316 |
316L |
|
8 |
填料 |
PTFE/柔性石墨 |
|
9 |
彈簧 |
65Mn |
304 |
316 |
316L |
|
10 |
螺母 |
304 |
304 |
316 |
316L |

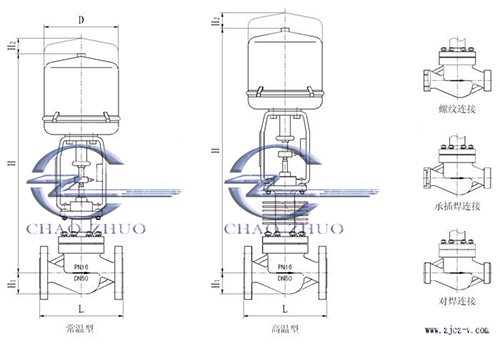

ZDAPG電子式高溫籠式調節閥外形連接尺寸
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/25 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
|
PN40 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
|
PN64 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
|
H1 |
PN16/25 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
|
PN40 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
PN64 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
H2 |
396 |
428 |
428 |
436 |
415 |
464 |
507 |
690 |
840 |
632 |
725 |
882 |
|
H |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
|
D |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
R |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化
ZDAPG電子式高溫籠式調節閥 額定流量系數Kv、允許壓差
|
DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑 (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數KV |
單座 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
|
籠式 |
9 |
15 |
23 |
35 |
59 |
95 |
148 |
236 |
355 |
568 |
885 |
1260 |
|
套筒 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|
允許壓差(MPa) |
單座 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.28 |
|
籠式 |
5.8 |
5.0 |
4.9 |
4.3 |
3.0 |
3.7 |
3.5 |
3.1 |
2.8 |
2,8 |
2.4 |
2.0 |
|
套筒 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
