詳細內容：產品[ZDPS型電子式角型調節閥]的詳細資料：
產品型號：ZDPS型
產品名稱：電子式角型調節閥
產品特點：ZDPS型電子式角型調節閥，配用德國進口PS系列直行程電動執行機構，實現對壓力、流量、溫度、液位等參數的調節。具有體積小、重量輕、泄漏量少、流路簡單、阻力小，使用于高壓差、高粘度、含有懸浮物和顆粒狀物質液體的調節，可以避免結焦，堵塞，也便于自潔和水清洗，角型閥一般使用于底進側出的場合，因為這樣可使調節有較好的穩定性。電子式電動角型調節閥,電動角型調節閥,電子式調節閥。
ZDPS型電子式角型調節閥閥體：
形式：角型單座鑄造閥
公稱通徑：20-300mm
公稱形式：PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
ZDPS型電子式角型調節閥執行機構：
類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。
防爆型選用3810系列技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
ZDPS型電子式角型調節閥上閥蓋：
常 溫 型：-20℃－+200℃
散 熱 型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
ZDPS型電子式角型調節閥閥內組織：
閥芯形式：上導向單座柱塞式閥芯

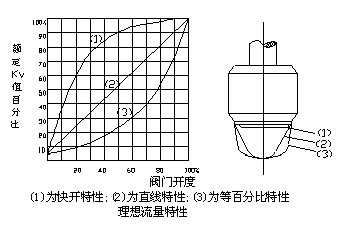

流量特性：等百分比特性，直線特性和快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12M02Ti
ZDPS型電子式角型調節閥規格參數表：
|
公稱通徑DN
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑dn(mm)
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv
|
6.5 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
|
行程mm
|
10 |
16 |
25 |
40 |
60 |
100 |
100 |
|
允許壓差ΔMPa
|
6.1 |
3.8 |
2.3 |
1.4 |
1.0 |
2.3 |
1.6 |
1.0 |
0.8 |
0.6 |
0.4 |
|
|
|
基本誤差%
|
±2.5 |
|
回差%
|
2.5 |
|
死區%
|
1.0 |
|
始終點偏差%
|
±2.5 |
|
額定行程偏差%
|
2.5 |
|
允許泄漏量Q
|
Kv值的0.1% |
|
可調范圍 |
30:1 |
|
配電動執行器型號 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
|
3810L |
SA-08 |
381LSA-30 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-160 |
|
公稱壓力
介質溫度閥
體材料 |
1.6MPa |
常溫-20℃～+200℃ 鑄鐵HT200 |
|
4.0MPa |
常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
|
中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
|
6.4MPa |
常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
|
中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
ZDPS型電子式角型調節閥主要零件材料及推薦使用溫度范圍：
|
閥體材料 |
公稱
壓力
MPa
|
介質工作溫度℃ |
|
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
|
120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
|
最大工作壓力MPa |
|
鑄鐵HT200
|
1.6
|
1.6 |
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
鑄鋼ZG25
|
4.0
6.4
|
|
4.0
6.4 |
3.7
5.9 |
3.3
5.2 |
3.0
4.7 |
2.8
4.1 |
2.3
3.7 |
1.8
2.9 |
|
|
|
|
|
|
|
鑄不銹鋼ZG1Cr18Ni9Ti |
4.0
6.4 |
|
|
|
|
4.0
6.4 |
3.0
4.4 |
2.7
4.2 |
2.4
4.0 |
2.1
3.8 |
1.9
3.5 |
1.7
3.4 |
1.4
3.2 |
1.1
2.9 |
0.8
2.6 |
ZDPS型電子式角型調節閥型號編制說明：
|
Z |
D |
S |
JP |
16 |
C |
G |
|
自控閥門 |
執行機構類型 |
位移特征： |
閥門結構形式： |
公稱壓力： |
閥體材質： |
溫度類型： |
|
|
D：表示PS系列
|
S：表示直行程 |
J：表示角形閥 |
16：表示1.6MPa |
C：表示碳鋼 |
G：表示中溫型常溫省略 |
|
|
R：表示3810系列
|
|
P：表示單座 |
40：表示4.0MPa
|
P：表示不銹鋼鑄鐵省略 |
|
|
H：表示DKZ系列
|
|
|
64：表示6.4MPa |
|
|
|
C：表示ZAZ系列 |
|
|
|
|
|

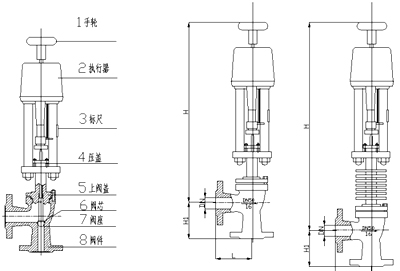

ZDPS型電子式角型調節閥安裝尺寸和重量：
|
公稱通徑DN（mm） |
L（mm）
|
H1mm |
H（mm） |
Rmm |
重量 |
|
PN（MPa）
|
常溫 |
中溫 |
PN1.6 MPa |
|
1.6 |
|
20
|
100
|
100
|
740
|
870
|
176
|
15.5 |
|
25
|
115
|
115
|
740
|
870
|
176
|
25 |
|
32
|
130
|
130
|
785
|
915
|
176
|
27.5 |
|
40
|
130
|
130
|
770
|
900
|
176
|
28.5 |
|
50
|
150
|
150
|
785
|
920
|
176
|
32.5 |
|
65
|
170
|
170
|
915
|
1080
|
225
|
59 |
|
80
|
190
|
190
|
975
|
1140
|
225
|
59 |
|
100
|
215
|
215
|
1035
|
1200
|
225
|
87 |
|
125
|
250
|
250
|
1145
|
1285
|
225
|
133 |
|
150
|
275
|
275
|
1200
|
1340
|
225
|
171 |
|
200 |
325 |
325 |
1255 |
1400 |
225 |
269 |
