ZAZN電動大口徑雙座調節閥,是DKZ型電動單元組合儀表中的執行單元,它是生產過程自動調節系統中的重要環節之一,它以AC220V電源電壓為動作力,接受統一標準信號0~10mA DC或4~20mA DC,將此轉為與輸入信號相對應的上下位移,自動地操縱閥門,改變閥門的開度位移,從而達到對工藝管路流體介質如壓力,流量,溫度,液位等參數的自動調節控制.
ZAZN電動大口徑雙座調節閥按作用模式可分；
正作用:電閉式-常開型(當電信號增大時閥位向下位移),《B型》
反作用:電開式-常閉型(當電信號增大時閥位向上位移),《K型》
ZAZN電動大口徑雙座調節閥廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制.

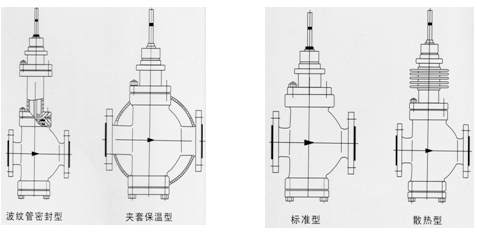

有標準型,波紋管密封型,夾套保溫型等品種.產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型,高溫型；流量特性有等百分比(對數)性,直線性.
ZAZN電動大口徑雙座調節閥執行機構主要技術參數
|
型號 |
DKZ-310/310C |
DKZ-410/410C |
DKZ-510/510C |
|
推力N |
4000 |
6400 |
16000 |
|
行程 |
10 |
16 |
25 |
30 |
18 |
30 |
40 |
60 |
30 |
50 |
60 |
100 |
|
全行程時間S |
8 |
12.5 |
20 |
24 |
15 |
24 |
32 |
48 |
16 |
30 |
37 |
62 |
DKZ型直行程電動執行機構可以與DDZ-Ⅲ型儀表配套使用,也可以與組裝儀表及TA儀表配用.它以220V電源為動力4～20mmA.DC,將此轉變成與輸入信號相對應的出軸直線位移,自動地操縱調節閥或其它終端機構等完成自動調節任務,或者配用電動操作器實現手動遙控.
該儀表具有連續調節,手動搖控,就地手操三種控制方式.使用DKZ直行程電動執行機構的自動調節系統需配用ZPE-3101型伺服放大器,DFD-1000型電動作器或手動操作器后才能實現自動調節系統手動←→自動無擾切換.
ZAZN電動大口徑雙座調節閥性能指標
|
項目 |
指標 |
|
基本誤差％ |
≤±5.0 |
|
回差％ |
≤3.0 |
|
死區％ |
≤3.0 |
|
|
|
|
泄漏量 |
單座閥 |
10-4×閥的額定容量 |
|
雙座閥 |
10-3×閥的額定容量 |
|
套筒閥 |
10-3×閥的額定容量 |
ZAZN電動大口徑雙座調節閥允許壓差單座調節閥差壓可參考下表先用,(雙座,套筒閥一般可承受≤公稱壓力值).
|
使用情況 |
閥芯處于流開狀態,關閉時閥后壓力P2＝0 |
|
公稱通徑
DN(mm) |
閥座直徑
DN(mm) |
執行機構
有效推力
(N) |
允許壓差(MPa) |
|
電動單座調節閥 |
|
PN1.6(MPa) |
PN6.4(MPa) |
|
20 |
10 |
12 |
15 |
20 |
400,1000,2500 |
公稱壓力 |
3.8 |
2.7 |
1.7 |
1.0 |
|
公稱壓力 |
4.3 |
2.5 |
|
25 |
26 |
400,1000,2500 |
0.5 |
公稱壓力 |
0.6 |
3.6 |
|
|
32 |
32 |
0.4 |
公稱壓力 |
0.4 |
2.3 |
|
|
40 |
40 |
400,1000
2500,6400 |
0.7 |
1.0 |
0.7 |
1.5 |
|
|
50 |
50 |
0.5 |
1.0 |
0.5 |
1.0 |
|
|
65 |
66 |
6400,16000 |
1.4 |
1.4 |
|
80 |
80 |
1.0 |
1.0 |
|
100 |
100 |
0.6 |
0.6 |
|
125 |
125 |
6400,16000 |
0.5 |
1.0 |
0.5 |
1.0 |
|
150 |
150 |
0.3 |
0.7 |
0.3 |
0.7 |
|
200 |
200 |
0.2 |
0.4 |
0.2 |
0.4 |
|
250 |
250 |
16000 |
0.3 |
0.3 |
|
300 |
300 |
0.2 |
0.2 |
ZAZN電動大口徑雙座調節閥主要零件材料及適用溫度,介質
|
材料代號 |
C(WCB) |
P(304) |
R(316) |
|
主要
零件 |
閥體,閥蓋 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
|
閥芯,閥座 |
1Cr18Ni9Ti(304)或司鈦萊合金堆焊 |
1Cr18Ni9Ti(304)或司鈦萊合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊 |
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
填料 |
V型聚四氟乙烯(F4),柔性石墨,不銹鋼波紋管 |
|
墊片 |
增強聚四氟乙烯(F4) ,不銹鋼墊片,金屬石墨纏繞墊片 |
|
推桿,襯套 |
2Cr13 |
|
適用
工況 |
適用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
常溫型 |
-30～+250 F4:≤200℃ |
-40～+250 F4:≤200℃ |
-40～+250℃ F4:≤200℃ |
|
高溫型 |
-30～+450℃ |
-40～+450℃ |
-40～+450℃ |

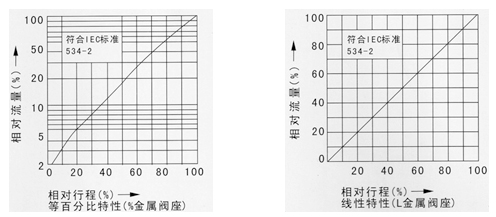

ZAZN電動大口徑雙座調節閥流量特性示圖
ZAZN電動大口徑雙座調節閥主要技術參數
|
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量
系數Kv |
單座 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
800 |
1200 |
|
|
雙座 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
套筒 |
全量 |
|
15 |
|
35 |
50 |
|
125 |
190 |
|
400 |
630 |
|
|
|
0.6 |
|
9 |
|
20 |
30 |
|
75 |
115 |
|
240 |
350 |
|
|
|
額定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|
執行器型號 |
DKZ-310 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-410/510 |
DKZ-510 |
|
出軸推力N•m |
4000 |
4000 |
4000 |
6400 |
6400/16000 |
16000 |
|
全行程時間S |
8 |
12.5 |
20 |
32 |
48/37 |
62 |
|
電源電壓 |
AC220V 50Hz |
|
輸入信號 |
4～20mA DC 0～10mA DC |
|
輸入阻抗 |
Ⅱ型:200Ω�、笮�:250Ω |
|
作用模式 |
電開式(K)型,電關式(B)型 |
|
流量特性 |
等百分比,直線,快開性 |
|
允許泄漏量(L/h) |
單座≤10-4×閥額定容量；雙座≤10-3×額定容量；套筒:≤10-3×閥額定容量 |
|
固有可調比R |
30:1 |
|
公稱壓力PN(MPa) |
1.6 2.5 4.0 6.4 |
ZAZN電動大口徑雙座調節閥外形尺寸
1,電動單座,雙座調節閥
|
公稱通徑
DN |
A×B |
L |
H |
H1 |
|
ZAZP單座 |
ZAZN雙座 |
|
PN1.6 |
PN4.0 |
PN6.4 |
普通型 |
熱片型 |
普通型 |
熱片型 |
ZAZP |
ZAZN |
|
20 |
230×460 |
180 |
185 |
190 |
653 |
804 |
/ |
/ |
91 |
/ |
|
25 |
185 |
190 |
205 |
665 |
816 |
670 |
820 |
112 |
104 |
|
32 |
200 |
210 |
220 |
671 |
822 |
673 |
823 |
118 |
107 |
|
40 |
220 |
230 |
240 |
683 |
834 |
693 |
843 |
129 |
126 |
|
50 |
250 |
255 |
265 |
698 |
849 |
698 |
848 |
144 |
131 |
|
65 |
230×530 |
275 |
285 |
295 |
789 |
949 |
799 |
959 |
175 |
175 |
|
80 |
305 |
310 |
325 |
792 |
952 |
809 |
969 |
191 |
190 |
|
100 |
350 |
355 |
370 |
796 |
956 |
821 |
981 |
195 |
202 |
|
125 |
260×630 |
410 |
425 |
440 |
847 |
1062 |
872 |
1087 |
243 |
250 |
|
150 |
450 |
460 |
475 |
855 |
1070 |
882 |
1097 |
251 |
260 |
|
200 |
550 |
560 |
570 |
894 |
1109 |
924 |
1139 |
290 |
302 |
|
250 |
670 |
690 |
750 |
1156 |
1368 |
1156 |
1368 |
380 |
422 |
|
300 |
740 |
785 |
815 |
1215 |
1427 |
1215 |
1427 |
435 |
484 |
2,電動單座,套筒調節閥
|
公稱通徑
DN |
L(mm) |
A×B |
H(mm) |
H1(mm) |
|
PN16 |
PN40 |
PN64 |
普通型 |
熱片型 |
|
25 |
185 |
200 |
210 |
230×460 |
668 |
819 |
75 |
|
40 |
220 |
235 |
251 |
684 |
835 |
95 |
|
50 |
254 |
267 |
286 |
684 |
835 |
98 |
|
80 |
295 |
317 |
337 |
230×530 |
785 |
946 |
130 |
|
100 |
350 |
368 |
394 |
795 |
946 |
156 |
|
150 |
450 |
473 |
508 |
260×630 |
945 |
1160 |
208 |
|
200 |
600 |
615 |
650 |
945 |
1160 |
250 |
|
250 |
650 |
670 |
690 |
1050 |
1320 |
265 |
|
300 |
740 |
770 |
800 |
1145 |
1380 |
295 | |
