ZDLX電子式電動三通分流調節閥由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點�？刂凭群托阅鼙菵KZ型有明顯提高。
電子式電動三通調節閥具有調節精度高，動作穩定可靠等優點。合流型主要用于將兩種流體混合成第三種流體；分流型主要用于將一股流體分成兩股流體。該產品可代替兩臺互為開關的單、雙座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。
ZDLX電子式三通分流調節閥主要技術參數和性能指標
ZDLX電子式三通分流調節閥調節機構主要技術參數
|
公稱通徑mm
|
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
分流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座通徑mm |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
|
分流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
|
公稱壓力(MPa) |
0.6,1.6， 2.5， 4.0， 6.4 |
|
行程 |
16 |
25 |
40 |
60 |
100 |
|
流量特性 |
直線 |
|
工作溫度℃ |
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ |
|
法蘭尺寸 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產 |
|
閥體材質
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|
閥芯材質 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
|
閥體型式 |
三通雙座鑄造球型閥 |
|
上閥蓋型式 |
普通式（常溫），散熱片式（中溫），長頸式（低溫） |
|
配用電動執
行機構型號 |
PSL |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
PSL |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
PSL |
|
361L |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
361L |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
361L |
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決性能
ZDLX電子式三通分流調節閥性能指標
ZDLX電子式三通分流調節閥執行機構主要技術參數
|
型號 |
額定輸出力N |
速度mm/s |
技術參數 |
|
PSL |
361L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
|
201 |
361LSA-08
361LXA-08 |
1000 |
800
800 |
0.25 |
4.2
4.2 |
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪 |
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
|
|
202 |
361LSA-20
361LXA-20 |
2000 |
2000
2000 |
0.50 |
2.1
2.1 |
|
204 |
361LSB-30
361LXB-30 |
4500 |
3000
3000 |
0.50 |
3.5
3.5 |
|
208 |
361LSB-50
361LXB-50 |
8000 |
5000
5000 |
1.00 |
1.7
1.7 |
|
312 |
361LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
|
325 |
361LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
ZDLX電子式三通分流調節閥允許壓差
|
公稱通徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允許壓差MPa |
3.32 |
2.20 |
2.20 |
1.41 |
1.38 |
0.94 |
0.61 |
0.51 |
0.36 |
0.20 |
0.19 |
0.13 |
注: 實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

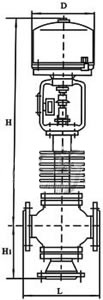

ZDLX電子式三通分流調節閥外形結構圖
ZDLX電子式三通分流調節閥外形尺寸 mm
|
公通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L(mm)
|
PN1.6MPa |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
640 |
740 |
|
PN4.0MPa |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
660 |
760 |
|
PN6.4MPa |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
670 |
770 |
|
H1(mm)
|
PN1.6MPa |
140 |
150 |
160 |
180 |
200 |
220 |
220 |
256 |
278 |
322 |
465 |
580 |
|
PN4.0MPa |
150 |
160 |
170 |
190 |
220 |
232 |
256 |
295 |
313 |
372 |
474 |
585 |
|
PN6.4MPa |
160 |
170 |
180 |
200 |
220 |
242 |
266 |
300 |
318 |
382 |
474 |
585 |
|
配PSL
|
H(mm)
|
普通型 |
775 |
781 |
775 |
790 |
819 |
820 |
810 |
917 |
927 |
947 |
1252 |
1545 |
|
散熱片型 |
905 |
911 |
905 |
920 |
766 |
983 |
973 |
1116 |
1126 |
1144 |
1805 |
1825 |
|
D(mm) |
176 |
|
重量(KG) |
61.5 |
64.5 |
69.5 |
76.5 |
109 |
132 |
164 |
207 |
267 |
395 |
430 |
480 |
|
配361L
|
H(mm)
|
普通型 |
538 |
544 |
660 |
675 |
744 |
745 |
735 |
972 |
982 |
1027 |
1204 |
1265 |
|
散熱片型 |
668 |
674 |
790 |
805 |
691 |
908 |
898 |
1171 |
1181 |
1224 |
1440 |
1502 |
|
D(mm) |
225 |
310 |
|
重量(KG) |
69 |
72 |
85 |
92 |
124 |
147 |
179 |
260 |
320 |
448 |
627 |
780 |
注：公稱通徑小于80的分流閥采用同口徑的合流閥代替
ZDLX電子式三通分流調節閥訂貨須知
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號，9.合流還是分流。以便我們的為您正確選型。
