ZDLT電子式調節隔膜閥閥體襯里和隔膜材料的組合
|
閥體材料 |
襯里材料 |
隔膜材料 |
使用溫度 |
適用場合 |
|
鑄鐵HT200 |
無 |
氯丁橡膠 |
0～65℃ |
無腐蝕性介質，水及研磨劑，泥漿類介質 |
|
鑄鐵HT200 |
聚三氟氯乙烯 |
氟橡膠 |
-15～150℃ |
強酸、強堿、強氧化劑和一般有機溶劑，不適于泥漿介質 |
|
鑄不銹鋼
ZG1Cr18Niti
|
無 |
氟橡膠 |
-20～200℃ |
一般酸、堿有機溶劑等介質 |

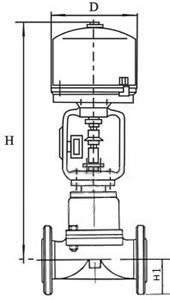

ZDLT電子式調節隔膜閥外形尺寸
|
公通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
|
L(mm)
|
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
|
H1(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
|
配PSL |
H(mm)
|
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
|
D(mm) |
176 |
225 |
|
重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
|
配361L |
H(mm)
|
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
|
D(mm) |
225 |
310 |
|
重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
ZDLT電子式調節隔膜閥訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
一、電子式調節隔膜閥若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.電子式調節隔膜閥流體性質(包括公稱壓力、溫度、粘度或酸堿性)，3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、電子式調節隔膜閥若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、電子式調節隔膜閥當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。 |
