詳細內容：KHCB電動焊接籠式調節閥 概述
KHCB電動焊接籠式調節閥是一種上導向結構的調節閥，閥結構緊湊，壓降損失小，流量大，可調范圍廣。閥芯導向部分的導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。
KHCB電動焊接籠式調節閥 閥體、閥內組件
型式： 單座鑄造球型閥
公稱通徑：25、40、50、80mm
公稱壓力：ANSI 900、1500、2500 JIS 63K
連接型式：法蘭連接：RF、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981等
焊接連接：嵌接焊SW(25～80mm)對接焊BW(80mm)
材料：碳鋼(ZG230-450)、CrMo鋼、不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)等
上閥蓋：常溫型(P)：-5～+230℃
伸長Ⅰ型(E1)： +230～+566℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：單座柱塞型閥芯
流量：特性：等百分比特性(%)和線性特性(L)
材料：不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金等
KHCB電動焊接籠式調節閥 執行機構
型式： LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料： 乙丙橡膠夾尼龍布、丁青橡膠夾尼龍布
彈簧范圍： 20～100、40～200、80～240kPa(LHA、 LVA5型)，190～250、190～300、190～350kPa(LVA6型)
供氣壓力： 260～400kPa(LHA型)，260～280kPa(LVA5型)，280～400kPa(LVA6型)，300～500kPa(LVP型)
氣源接口 Rc1/4”
環境溫度： -30～+70℃
閥作用型式： 用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
KHCB電動焊接籠式調節閥 性能
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104IV級
回差：帶定 位器：小于全行程的1%
基本誤差：帶定位 器：小于全行程的±1% (注：采用標準的V型聚四氟乙烯填料)
KHCB電動焊接籠式調節閥 流量特性
典型的流量特性曲線
|
|
|
|

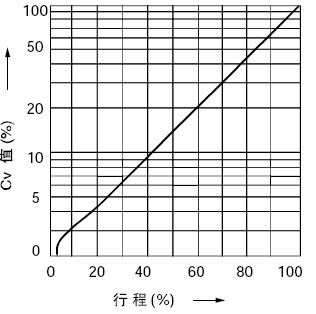

等百分比特性(%C) |

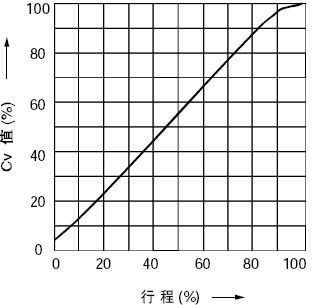

線性特性(LC) |

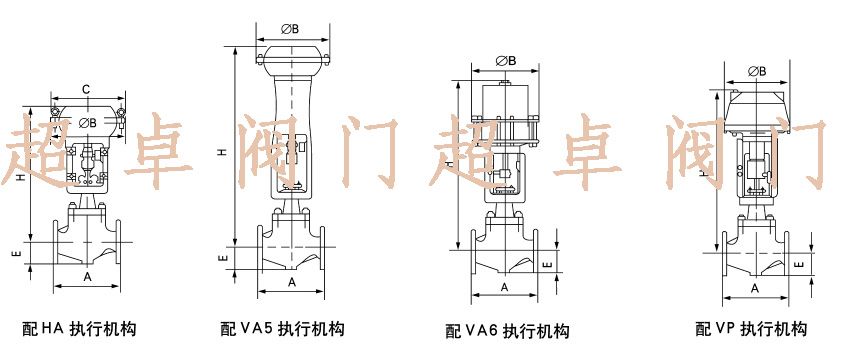

KHCB電動焊接籠式調節閥 外形尺寸
|
 H
|
E |
C |
φB |
|
ANSI900 JIS 63K |
ANSI 1500 |
ANSI 2500 |
ANSI 900 |
ANSI 1500 |
ANSI 2500 |
|
常溫型(P) |
伸長型(E1) |
常溫型(P) |
伸長型(E1) |
常溫型(P) |
伸長型(E1) |
|
25 |
LHA3D、R |
710 |
840 |
710 |
840 |
740 |
860 |
90 |
90 |
95 |
363 |
350 |
|
LHA4D、R |
870 |
1000 |
870 |
1000 |
900 |
1020 |
520 |
470 |
|
LVA6R |
1115 |
1245 |
1115 |
1245 |
1145 |
1265 |
- |
445 |
|
LVP5 |
895 |
1025 |
895 |
1025 |
925 |
1045 |
- |
345 |
|
40 |
LHA3D、R |
735 |
875 |
735 |
875 |
780 |
925 |
100 |
105 |
120 |
363 |
350 |
|
LHA4D、R |
890 |
1030 |
890 |
1030 |
935 |
1080 |
520 |
470 |
|
LVA5D |
1280 |
1420 |
1280 |
1420 |
1325 |
1470 |
- |
620 |
|
LVA5R |
1390 |
1530 |
1390 |
1530 |
1435 |
1580 |
- |
620 |
|
LVA6R |
1140 |
1280 |
1140 |
1280 |
1185 |
1350 |
- |
445 |
|
LVP5 |
920 |
1060 |
920 |
1060 |
965 |
1110 |
- |
345 |
|
LVP6 |
1140 |
1280 |
1140 |
1280 |
1185 |
1380 |
- |
445 |
|
50 |
LHA3D、R |
765 |
925 |
765 |
925 |
800 |
960 |
110 |
120 |
130 |
363 |
350 |
|
LHA4D、R |
925 |
1085 |
925 |
1085 |
960 |
1120 |
520 |
470 |
|
LVA5D |
1315 |
1475 |
1315 |
1475 |
1350 |
1510 |
- |
620 |
|
LVA5R |
1425 |
1585 |
1425 |
1585 |
1460 |
1620 |
- |
620 |
|
LVA6R |
1175 |
1335 |
1175 |
1335 |
1210 |
1370 |
- |
445 |
|
LVP5 |
955 |
1115 |
955 |
1115 |
990 |
1150 |
- |
345 |
|
LVP6 |
1175 |
1335 |
1175 |
1335 |
1210 |
1370 |
- |
445 |
|
LVP7 |
1270 |
1420 |
1270 |
1420 |
1305 |
1465 |
- |
545 |
|
80 |
LHA3D、R |
80 |
980 |
800 |
980 |
835 |
1005 |
140 |
150 |
165 |
363 |
350 |
|
LHA4D、R |
960 |
1140 |
960 |
1140 |
995 |
1165 |
520 |
470 |
|
LVA5D |
1345 |
1525 |
1345 |
1525 |
1380 |
1550 |
- |
620 |
|
LVA5R |
1455 |
1635 |
1455 |
1635 |
1490 |
1660 |
- |
620 |
|
LVA6R |
1205 |
1385 |
1205 |
1385 |
1240 |
1410 |
- |
445 |
|
LVP5 |
985 |
1165 |
985 |
1165 |
1020 |
1190 |
- |
345 |
|
LVP6 |
1205 |
11385 |
1205 |
1385 |
1240 |
1410 |
- |
445 |
|
LVP7 |
1295 |
1475 |
1295 |
1475 |
1330 |
1500 |
- |
545 |
注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
