詳細內容：QZZ953W電動凸輪刀型閘閥 概述
QZZ953W電動凸輪刀型閘閥采用對夾式結構，體積小，重量輕。完全敞開的通道，可以防止介質在閥內沉積。新研制的U型密封圈，可以保證閥門的良好密封性。閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘、壓板進行調整。
QZZ953W電動凸輪刀型閘閥特點
電動刀型閘閥具有體積小、重量輕、流阻小、安裝維修方便。
本閥廣泛應用在選礦、冶金、造紙、污水處理、石化，發電廠，給排水、排渣等工業部門。
QZZ953W電動凸輪刀型閘閥 工作原理和結構

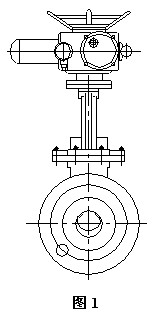

QZZ953W電動凸輪刀型閘閥由Z型多回轉系列電動執行機構與刀型閘閥組合構成。（如圖1）
Z型多回轉系列電動執行機構適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、柱塞閥、水閘閥等。用于閥門的開啟、關閉或調節。是對閥門實現遠控、集控和自控的必不可少的驅動裝置。結構由電動機、減速器、力矩控制器、開度指示器、手—電動切換機構、手輪及電氣部分組成。當輸出軸上受到一定轉矩后，蝸桿除旋轉外還產生軸向位移，帶動曲拐，使撞塊產生角位移，從而壓迫凸輪，使支架上抬。當輸出力矩增大到整定轉矩時，則支架上抬，直至微開關動作，切斷電動機電源，使電機停轉，從而實現對電動裝置輸出轉矩的控制，達到保護閥門的目的。凸輪軸與輸出盤同步轉動，當凸輪軸轉至預先設定的行程位置時，緊固在凸輪軸上的凸輪使微動開關動作，切斷電動機電源，從而實現對電動裝置行程的控制。
刀形閘閥按照口徑不同制成暗桿和明桿兩種形式。暗桿DN100～1600mm，明桿 DN50～900mm，全圓形的直流通道設計，不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，閥板有多個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移，能很好開閉。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。
QZZ953W電動凸輪刀型閘閥 技術參數和性能
QZZ953W電動凸輪刀型閘閥 閥體
閥體、填料函均為精密整體鑄造，材質可根據用戶需要選用硬質合金、不銹鋼、304、316、316L、WCB等等。閥板材質選用不銹鋼、精磨拋光處理可獲得最佳密封效果。密封圈采用硬密封或 PTFE 增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。刀形漿閘閥內部可制成 V 形、三角形、五角形通道，以適應流體調節控制要求。
QZZ953W電動凸輪刀型閘閥外形尺寸
|
50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
180 |
|
80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
220 |
|
100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
220 |
|
125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
230 |
|
150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
280 |
|
200 |
60 |
335 |
295 |
365 |
540 |
8×M20 |
360 |
|
250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
360 |
|
300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
400 |
|
350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
400 |
|
400 |
102 |
565 |
515 |
482 |
990 |
16×M22 |
400 |
|
450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
530 |
|
500 |
127 |
670 |
620 |
585 |
1200 |
20×M22 |
530 |
|
600 |
154 |
780 |
725 |
685 |
1450 |
20×M27 |
600 |
|
800 |
190 |
1010 |
950 |
898 |
2000 |
24×M30 |
680 |
