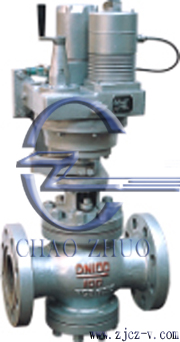

詳細內容：T940H電動給水回轉調節閥概述：
1.電動回轉式調節閥主要由閥體、套筒、閥瓣、閥桿等零件組成。套筒和閥瓣上都開有節流孔通過閥瓣在閥座內回轉來改變過流面積，調節流量。配ZKJ型或其它型電動角行程執行器可實現遙控和自動控制。
2.電動回轉式調節閥廣泛應用于給水管路中作調節流量使用。也可在油品管路中使用。3.電動回轉式調節閥適用于公稱壓力：1.6-10MPa/cm2 、工作溫度：T40H-40、≤425℃、T40H-100型≤425℃、適用于介質在水管道上，裝于低、次中壓、中壓鍋爐給水或高加疏水管道上，給水調節閥安裝在鍋爐給水管上，供調節給水流量，以滿足鍋爐和負荷運行的需要
T940H電動給水回轉調節閥閥性能參數：
|
稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
最高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
流量特性 |
線性或等百分比 |
|
滲漏量 |
GB10869-1989(Ⅰ級) |
T940H電動給水回轉調節閥零件材料：
|
零件名稱 |
零件材料 |
|
閥體 |
WCB |
|
閥蓋 底蓋 |
WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
填料 |
柔性石墨 |
T940H電動給水回轉調節閥流量系數：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
2 |
4 |
4.5 |
5 |
14 |
15 |
16.5 |
51 |
52 |
80 |
105 |
150 |
225 |
360 |
480 |
630 |
800 |
T940H電動給水回轉調節閥連接尺寸：
|
公稱通徑DN |
外 形 尺 寸 |
|
L |
H |
H1 |
|
1.6/2.5MPa |
4.0MPa |
|
50 |
250 |
270 |
625 |
125 |
|
65 |
280 |
300 |
625 |
130 |
|
80 |
310 |
330 |
745 |
160 |
|
100 |
350 |
380 |
745 |
170 |
|
125 |
400 |
450 |
765 |
200 |
|
150 |
450 |
500 |
820 |
210 |
|
200 |
500 |
550 |
985 |
240 |
|
250 |
650 |
1055 |
290 |
|
300 |
800 |
1180 |
335 |
|
350 |
850 |
1260 |
375 |
|
400 |
900 |
1340 |
405 |
|
500 |
950 |
1570 |
465 |
|
公稱通徑DN |
外 形 尺 寸 |
|
L |
H |
H1 |
|
4.0 |
10.0MPa |
|
50 |
270 |
300 |
635 |
135 |
|
65 |
300 |
340 |
635 |
140 |
|
80 |
330 |
360 |
755 |
170 |
|
100 |
380 |
755 |
185 |
|
125 |
450 |
780 |
215 |
|
150 |
500 |
835 |
225 |
|
200 |
550 |
1005 |
260 |
|
250 |
650 |
1075 |
310 |
|
300 |
800 |
1200 |
355 |
|
350 |
850 |
1280 |
395 |
|
400 |
900 |
1360 |
435 |
|
500 |
950 |
|
1595 |
495 |
T940H電動給水回轉調節閥訂貨說明：
1、①電動給水回轉調節閥產品名稱與型號②電動給水回轉調節閥公稱直徑③電動給水回轉調節閥閥體材質④電動給水回轉調節閥公稱壓力⑤電動給水回轉調節閥使用介質⑥電動給水回轉調節閥連接方式⑦電動給水回轉調節閥使用溫度⑧電動給水回轉調節閥是否帶附件以便我們?yōu)槟_選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
